Honeywell Minixmax X4 는 대한민국에서 가장 범용적인 복합가스측정기 입니다. 오랜 역사를 자랑하는 신뢰도는 해당제품의 장점이라고 생각할 수 있지만 국외에서는 벌서 Honeywell Microclip XL 로 세대교체가 이뤄진 상황에서 해당기기가 아직까지도 대한민국에서 가장 범용적인기기로 남아있는 것이 개인적으로는 탐탁지 않긴 합니다. 하지만 현재까지도 저희회사에서 수리 및 교정을 진행하는 가스측정기 중에서 Minimax X4 가 압도적으로 점유율이 높은 것은 사실입니다.

​

가스측정기 교정업을 시작한 지도 벌써 5년이 넘었습니다. 가장 처음 저희회사에 의뢰되었던 기기는 2021년 2월에 의뢰된 MultiRAE 복합가스 측정기입니다. 그리고 2021년 8월 부터 Minimax X4 의 수리 및 교정업무를 진행하게 되었고 현재까지 셀 수 없이 많은 Minimax X4가 저희 회사를 거쳐 갔으며 또 매년 의뢰가 들어오고 있습니다. 이번 포스팅에서는 가장 최근에 들어온 Minimax X4 수리 및 교정사례를 통해서 고객사에서 알아야할 내용을 한번 정리해 드리고자 합니다.

​

금번에 의뢰된 기기는 총 7대 입니다. 교정을 의뢰해 주실 때는 교정아답터를 함께 보내주셔야 하고, 만약 충전방식일 경우 완충된 상태 또는 충전기를 함께 보내주시면 됩니다. 다만 Minimax X4 의 경우 다년간의 교정 및 수리 업무로 인해 교정 아답터는 충분한 양을 보유하고 있기 대문에 굳이 보내주시지 않아도 됩니다.

​

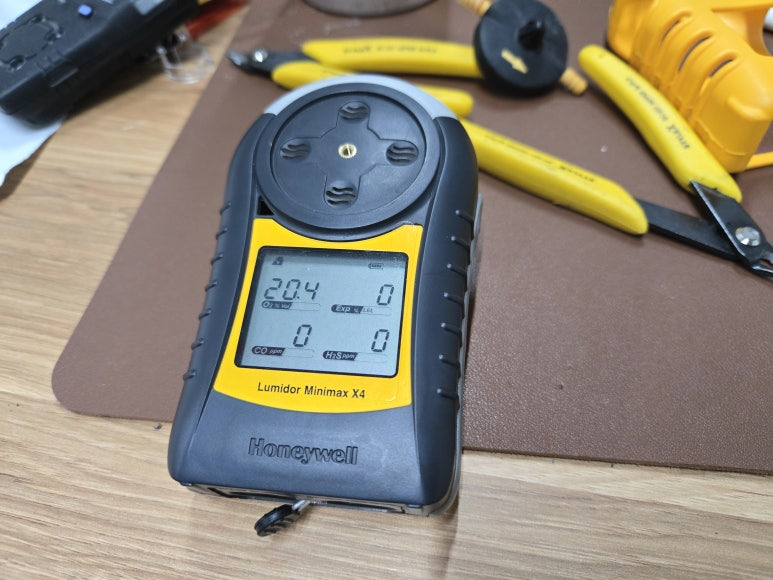

가스측정기가 입고되면 우선 확인하는 사항은 가동상태에서 적정수치가 나오는가 입니다. 일반적으로 대기중에 산소농도는 20.9% 가 되어야 하고 나머지 LEL(Exp), CO, H2S 수치는 0 으로 표기되어야 합니다. 산소농도가 20.9%가 되지 않을 경우 산소센서 수명이 종료된 것을 의심할 수 있습니다. 통상적으로 산소센서 수명이 종료되면 수치가 0.8% 정도 표기되나 초기에는 상기 사진과 같이 20.4% 로 표기되는 경우도 있습니다.

​

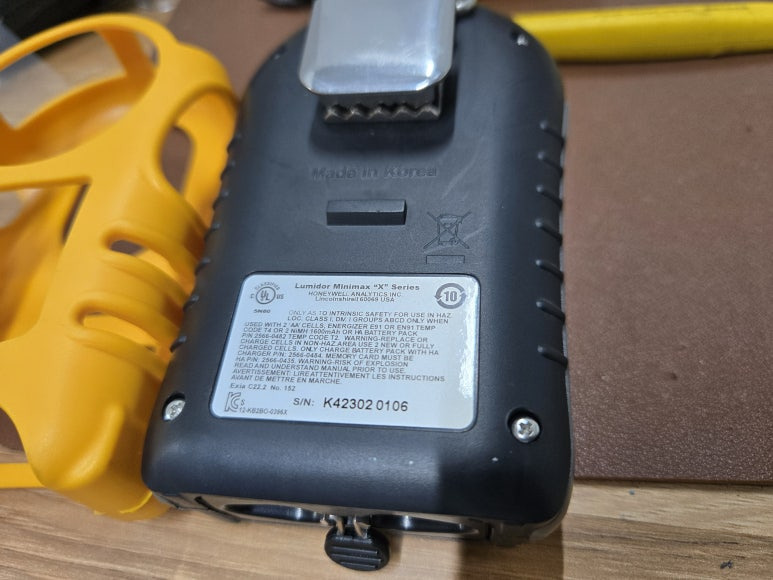

주의할 것은 산소수치가 20.9% 로 나온다고 해서 산소센서 수명이 남아있다고 판단하는 것은 바람직하지 않다는 것입니다. 상기 제품을 보면 2023년 1월 생산제품으로 시리얼 번호에서 확인이 됩니다. 지금 포스팅 하고 있는 시점이 2025년 5월이므로 2년이 경과되었습니다. 그래서 산소수치가 20.9%로 정상표시 되더라도 제품을 개봉하여 센서 상태를 확인해야합니다.

​

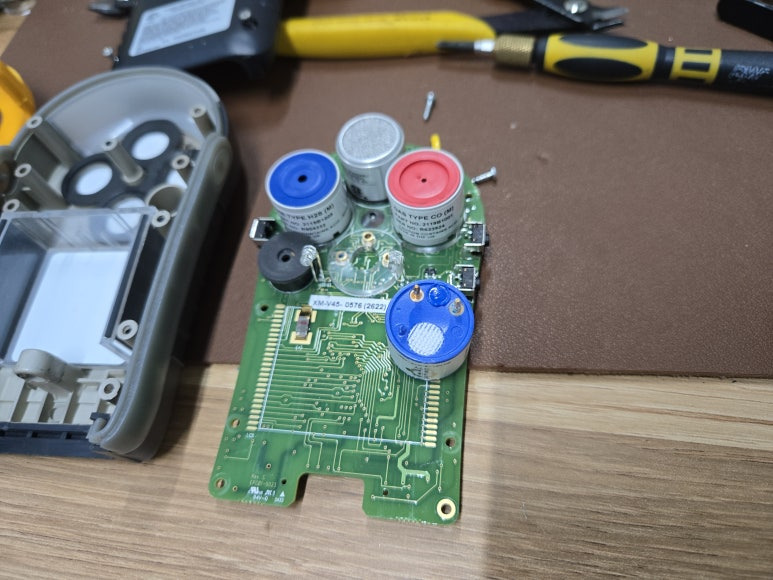

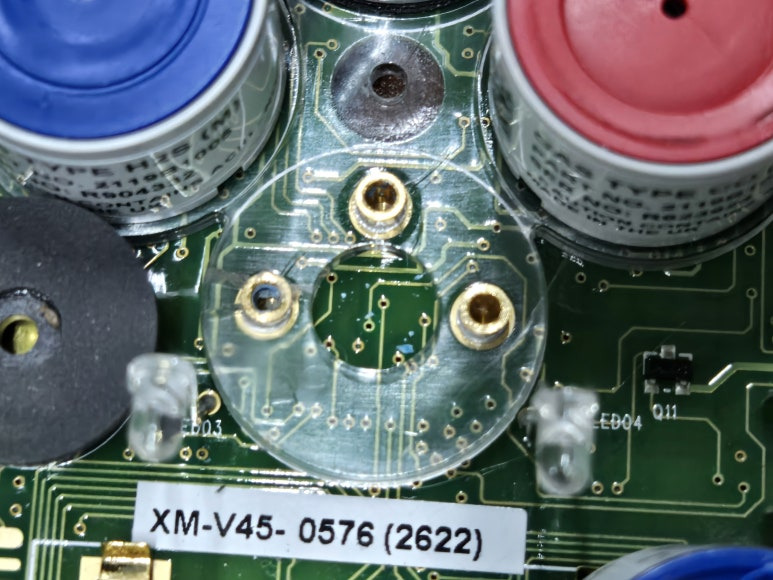

제품을 분해새서 센서 상태를 살펴보면 2년이 경과했기 때문에 전극에서 누액의 흔적이 발견되고 PCB 기판또한 부식된 것을 확인할 수있습니다. 이때를 놓치고 센서교체를 하지 않으면 PCB 기판 부식이 겉잡을 수 없이 진행되어 수리 및 교정이 불가능해 집니다. 그래서 2년이 경과한 시점에서는 꼭 산소센서를 교체해야 저희가 주장하는 10년 이상 가스측정기 사용하기가 가능합니다.

​

산소센서를 교체한 후에는 수치가 안정화 될 수 있도록 산소센서를 비활성화 한 상태에서 일정시간 안정화 기간을 갖습니다. 상기 사진에 보면 산소센서가 비활성화 되어 표시되지 않는 것을 확인할 수 있습니다.

​

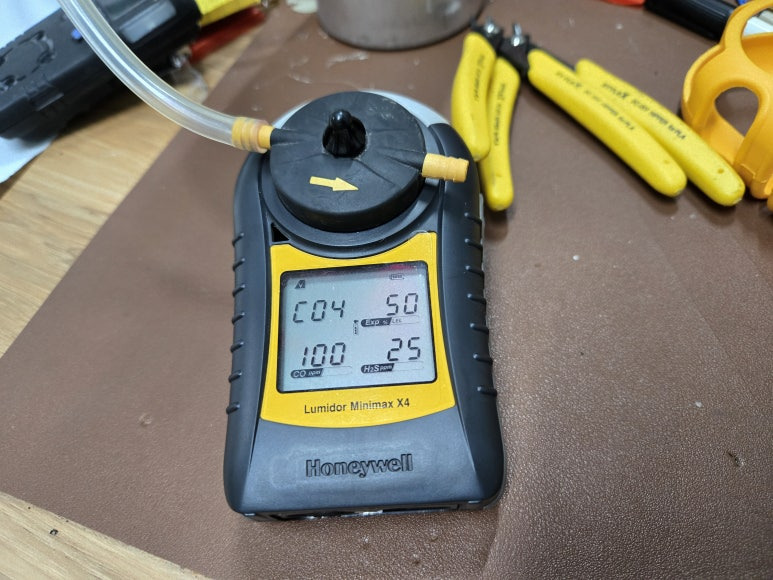

그 이후에는 표준가스를 사용해서 교정을 진행합니다. 약 2분 가량 진행되는 과정이며 정상적으로 교정이 진행될 경우 상기 사진과 같이 카운트다운 시간(C04)이 표기되고 표준가스 농도인 50% Exp, 100ppm CO, 25ppm H2S 가 표시됩니다. 카운트다운은 59초부터 0초까지 약 1분간 진행됩니다.

​

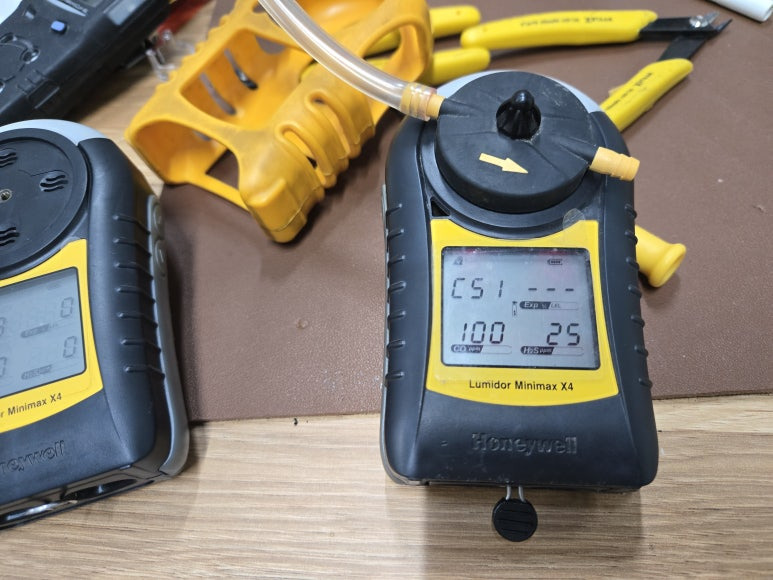

이 과정에서 센서에 이상이 있을 경우 사진과 같이 해당센서에 --- 표기가 나옵니다. 해당기기는 LEL(Exp) 센서의 수명이 종료된 것입니다. 이 때는 LEL 센서를 교체하고 또다시 안정화 기간을 갖은 후에 다시 교정을 진행합니다.

​

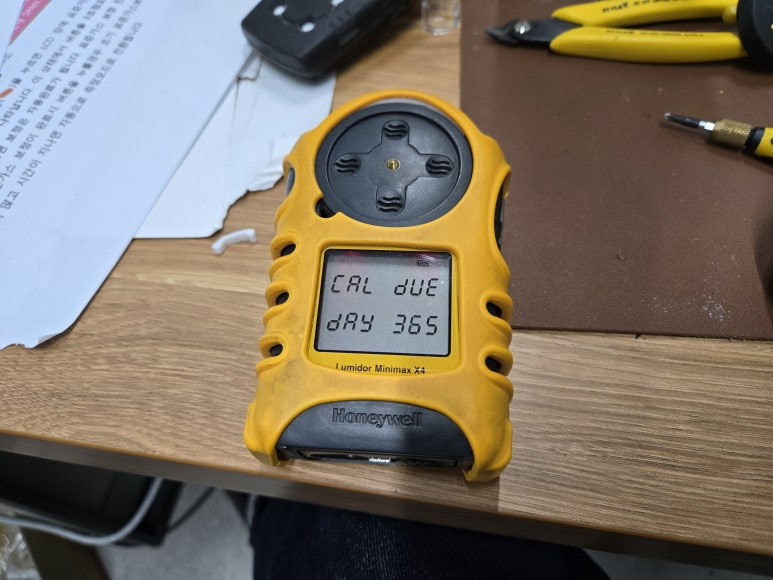

그리고 교정이 완전히 진행된 후에는 기기에 다음번 교정주기가 365 일로 표시되는지 최종확인합니다. 기기에 따라서 교정이 되어도 차기 교정주기가 180 일로 표시되는 경우도 있는데 이 경우에는 고객사와 소통하여 365 일로 변경할 지를 확인합니다. 참고로 대부분의 고객사가 365 일의 교정주기를 선호하는 편입니다.

​

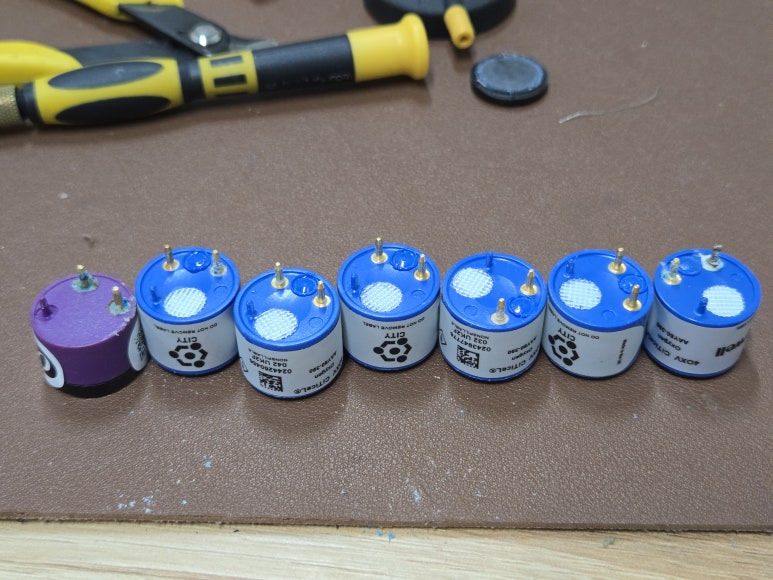

금번에 의뢰된 기기 7대는 모두 산소센서가 교체되었습니다. 센서 교체 후에는 교체된 센서를 동봉해서 보내드립니다. 고객사에서 실제 센서가 교체된 것을 확인하시라는 의미입니다. 금번에는 LEL 센서 또한 교체되었으므로 LEL 센서 1개와 산소센서 7개를 동봉해서 보내드렸습니다.

​

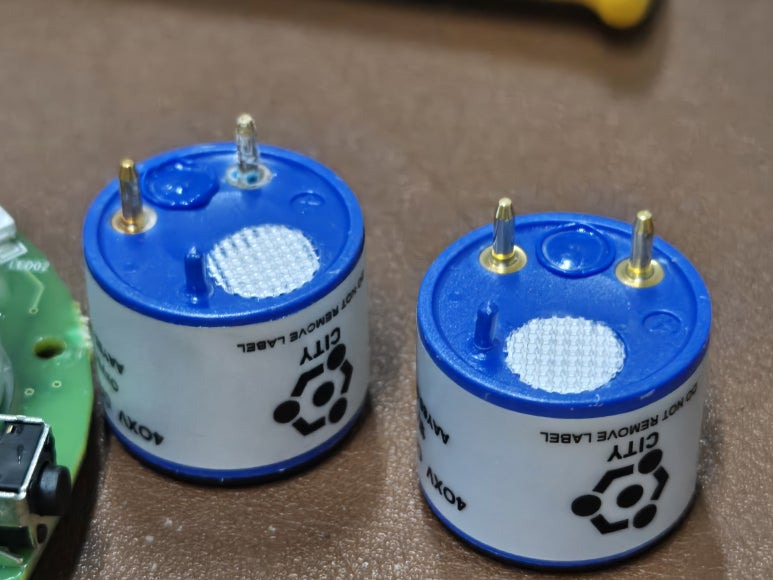

산소센서의 경우 누액이 발생하면 상기 사진의 외쪽과 같이 전극부분에서 초기 증상이 확인됩니다. 우측의 새로 교체되는 센서와 비교하면 차이가 확연합니다.

​

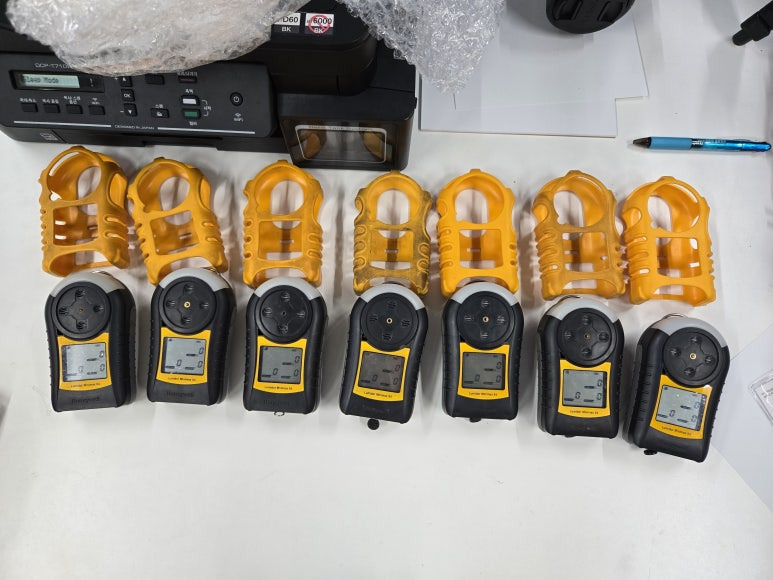

의뢰된 7대의 Minimax X4 기기의 수리 및 교정 완료 후 모습입니다. 모든 제품이 산소센서 20.9%와 나머지 센서 0 로 수치가 잘 표시되는 것을 확인 할 수 있습니다.

​

가끔은 사진과 같이 LCD 가 정상적으로 표시되지 않는 경우도 있습니다. 이런 증상은 LCD 와 PCB 기판의 접속 및 정렬 문제로 제품을 분해해서 해당 부위를 세척함으로서 해결합니다. 이러한 예측 불가한 경우가 있기 때문에 가스측정기 수리 및 교정업무는 단순 부품을 구비했다고 모두가 할 수 있는 것이 아닌 적정수준의 경험이 있는 전문업체와 진행하는 것이 좋습니다.

​

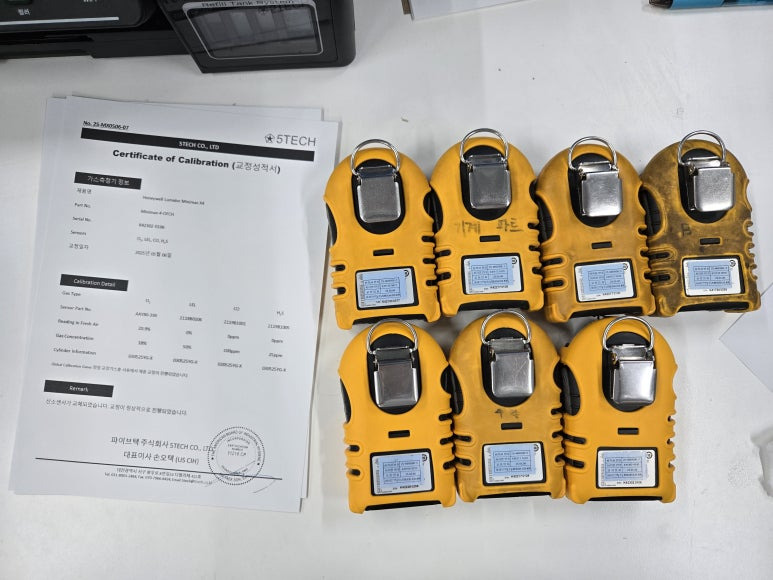

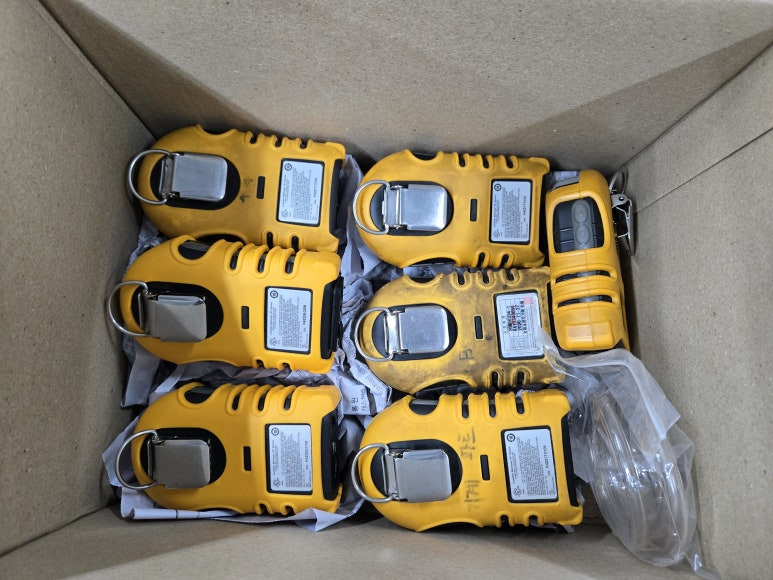

교정이 모두 완료되고 나면 저희회사 데이터베이스에 기기의 이력을 기록하고 제품의 후면에 교정스티커를 부착합니다. 그리고 성적서를 인쇄하여 고객사로 다시 보내드립니다. 대부분의 수리 및 교정업무는 택배로 진행되고 긴급한 경우 방문 수리 및 교정도 가능합니다.

​

10년 이상을 사용하실 수 있도록 가스측정기를 주기적으로 교정하고 수리하는 것은 달리 보면 가스측정기 제조사 입장에서는 제품의 매출이 줄어들 수 있기 때문에 부정적으로 인식될 수도 있습니다. 예를 들어 2년마다 구입이 일어나던 가스측정기를 저희외 같은 업체에서 10년이상 사용할 수 있도록 서비스 할 경우 제조사 매출은 절반이하로 급감할 것입니다. 하지만 가스측정기 수리 및 교정은 제조사의 사용자 설명서에 기재된 사항으로서 고객이라면 당연히 누려야 할 부분입니다. 10년 이상 사용하는 냉장고, 에어컨, 텔레비전과 같이 가스측정기도 적절한 유지보수로 10년 이상 사용하는 것은 고객의 권리입니다.

​

저희회사에 가스측정기 수리 및 교정을 의뢰한 고객사의 대부분이 첫 거래 이후에 매년 가스측정기를 다시 의뢰해주고 계십니다. 고객사의 원가절감은 물론 산업현장에서 안정적으로 가스측정기를 운용하기 위해서 매년 수리 및 교정을 진행하는 것은 이제 선택이 아닌 필수입니다.

​

파이브택에 한번도 수리 및 교정을 의뢰하지 않은 고객사는 있을지언정 한번만 의뢰한 고객사는 없습니다.

3M 아시아 지역 산업안전 제품 기술총괄책임자 경력 10년, 미국 산업위생 기술사 자격, 그리고 5년이 넘는 가스측정기 교정경력을 바탕으로 우리는 자신있게 가스측정기 수리 및 교정서비스를 제공합니다.

​
