QRAE3 LEL(가연성가스) 센서교체

RAE Systems 는 항상 신뢰성 있는 기술력과 품질을 바탕으로 가장 미국적인 가스측정기 중 하나로 손꼽혀 왔습니다. 화려한 성능의 MultiRAE 시리즈를 필두로 가장 정교한 성능을 보여주는 MiniRAE 그리고 콤팩트한 사이즈와 다양한 가스옵션의 ToxiRAE 가 대표적인 제품들입니다. 그 중에서도 QRAE 시리즈는 RAE Systems 에서 기본적인 4가스를 측정하는 복합가스 측정기로서 펌프를 통해 밀폐공간이나 사람의 출입이 잦지 않은 곳의 공기질을 측정하는 데 많이 이용되고 있습니다.

​

최근에 고객사에서 의뢰해 주신 2대의 QRAE3 제품 중 1대에서 LEL 가연성 센서 반응이 불안정한 수치를 보였습니다. 그래서 교정을 진행한 결과 LEL 센서에 보정에러가 발행하는 것이 관찰되었습니다. 본 포스팅에서는 LEL 센서 에러 발생시 센서를 교체하고 교정하는 방법에 대해서 다뤄보려고 합니다.

​

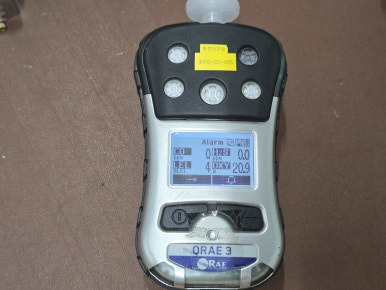

좌측사진과 같이 입고된 QRAE3 는 LEL 이 대기중에서도 4% 수치가 나왔고 교정을 진행해도 LEL 은 교정경고가 사라지지 않았습니다.

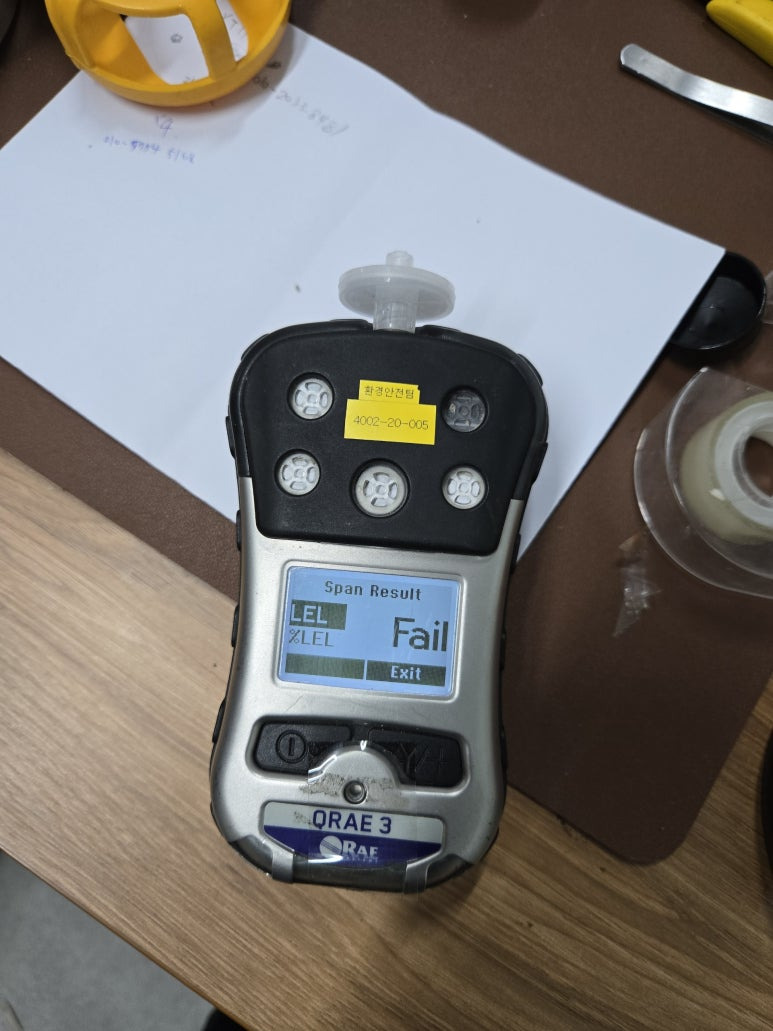

LEL 만 단일 교정을 진행할 경우 상기와 같은 교정실패 메세지가 도출됩니다. RAE Systems 기기들은 위와 같이 사용자 편의성에 맞춰 디자인 되어 에러가 발생하면 명확하게 원인을 파악하기 쉽습니다.

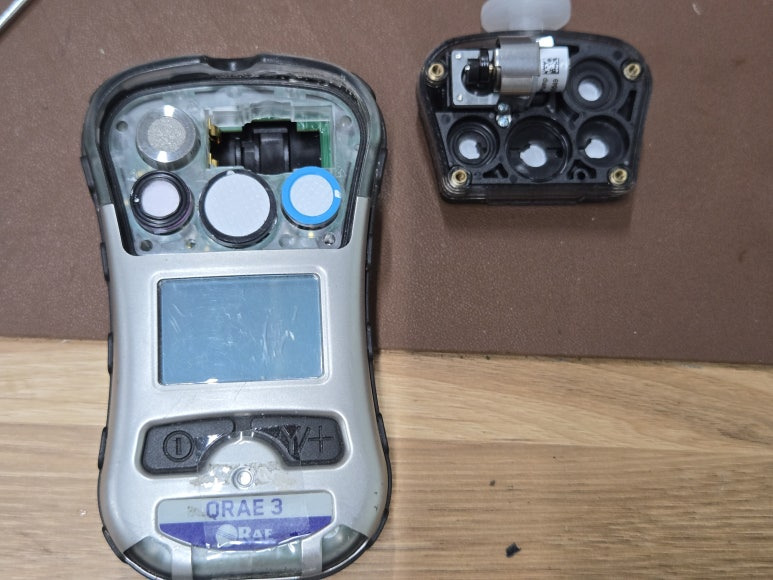

QRAE3 제품의 센서장착부를 분해하면 사진과 같이 총 4개의 센서가 장착되어 있는 것을 볼 수 있습니다. 기기 좌측에 작은 센서가 분리된 LEL 센서입니다. 센서커버에 붙어있는 모터는 흡입펌프 입니다. 신기한 것은 여타까지 다양한 가스측정기를 수리해 봤음에도 RAE Systems 기기들은 펌프고장으로 입고된 적은 없습니다. 대체적으로 RAE Systems 가스측정기는 단단해보이는 외관 만큼이나 내구성이 좋은 것으로 생각됩니다.

​

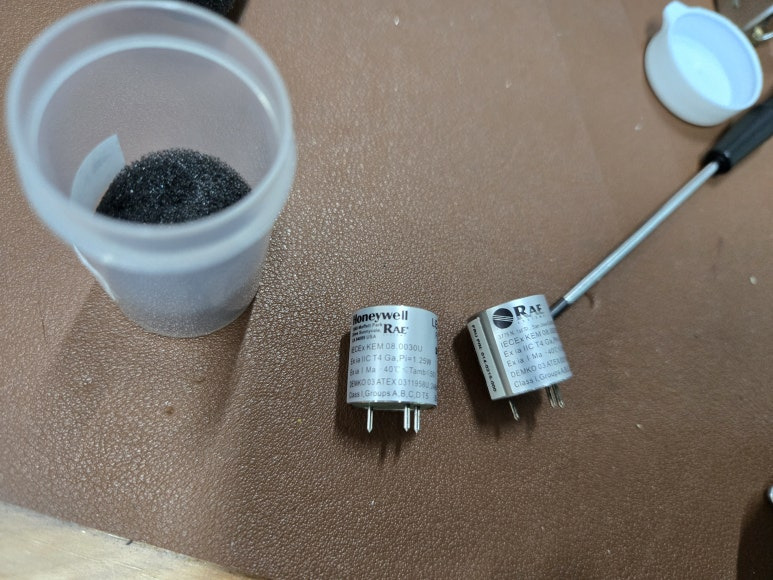

사진에서 좌측이 신규로 입고된 센서입니다. 기존 센서와 다른점은 기존에는 RAE 로고만 있다면 신규 센서는 Honeywell RAE 로고가 같이 있다는 점입니다.

​

신규 LEL 센서를 장착한 모습입니다.

​

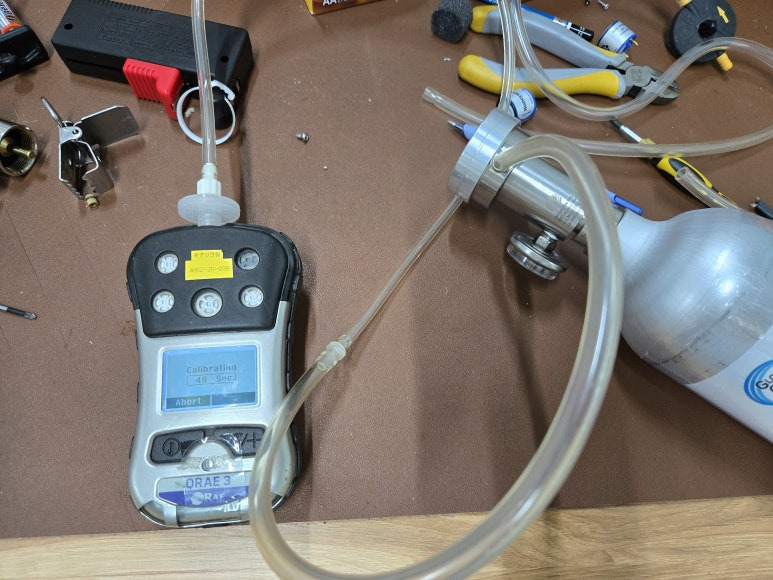

센서 교체 후 교정을 다시 진행했습니다.

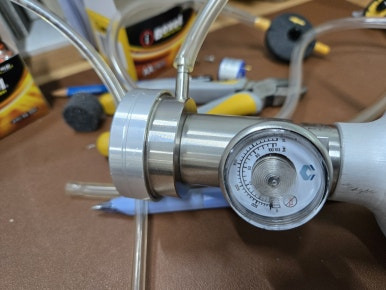

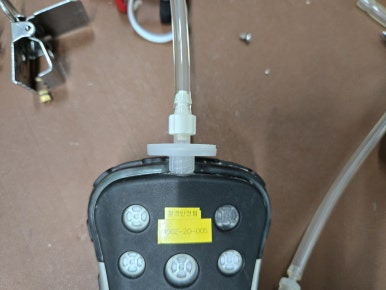

펌프 방식의 가스측정기 교정시에 필요한 것은 튜브 아답터와 디멘트 타입 레귤레이터 입니다. 튜브 아답터가 없을 경우 누출이 발생하여 정확한 교정이 어렵고 디멘트 타입 레귤레이터는 펌프에서 요구하는 유량만 정확하게 공급하기 때문에 기기에 가해지는 부담이 적어 오작동을 예방할 수 있습니다.

​

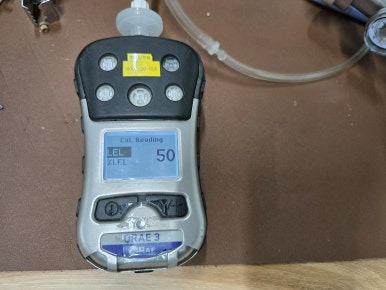

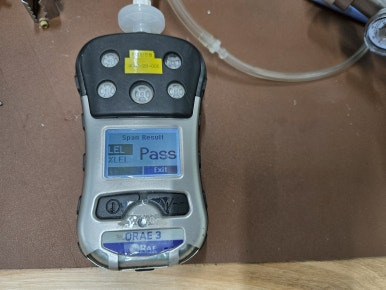

LEL 센서 교정에 가장 범용적으로 사용되는 2.5% CH4(LEL 50%) 가스로 교정을 진행했고 신규 장착된 LEL 센서는 이상없이 교정이 완료된 것을 확인할 수 있었습니다.

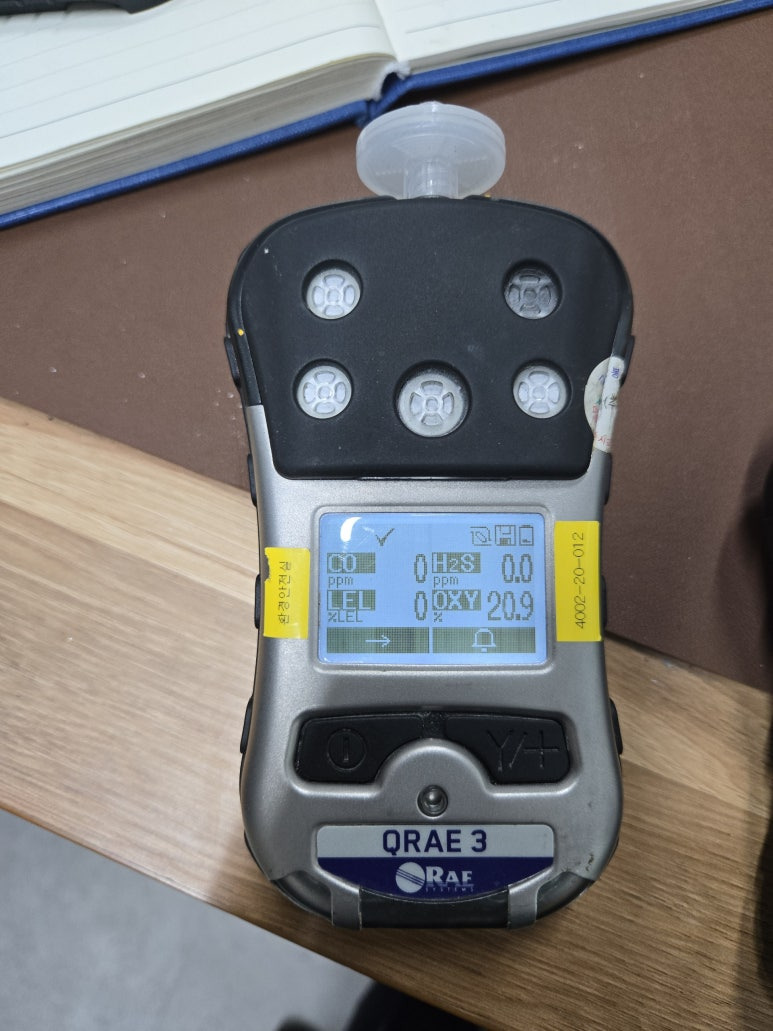

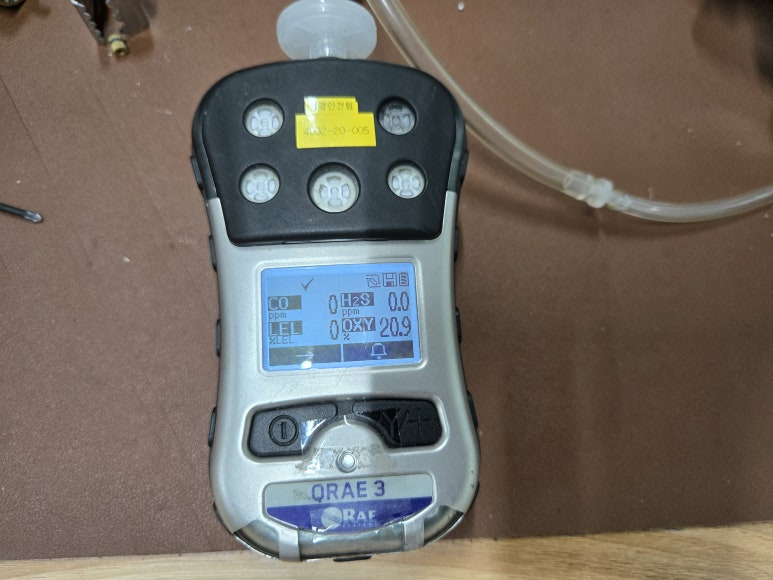

교정이 완벽하게 이뤄진 QRAE3 기기는 화면 좌측상단에 체크마크가 표시되어 교정이 완료되었다는 것을 용이하게 확인할 수 있습닙다.

​



QRAE3 기기는 출고시에 교정주기가 180일로 설정되어 있습니다. 하지만 대부분의 고객사는 365일의 교정주기를 선호하므로 PC 와 QRAE3 를 연결하여 교정주기를 365 일로 수정했습니다. 이러한 설정변경은 임의적으로 하지는 않고 고객사 의견 수렴 후 진행합니다.

​

RAE Systems 가스측정기들은 대부분 고가이고 센서교체비용도 만만치 않습니다. 하지만 내구성과 인터페이스 그리고 신뢰도 측면에서 시장에 가용한 가스측정기 중에서 가장 우수한 제품 중 하나임에는 틀림없습니다.

​
