HT-1805A 가성비 가스측정기 센서교체 및 교정

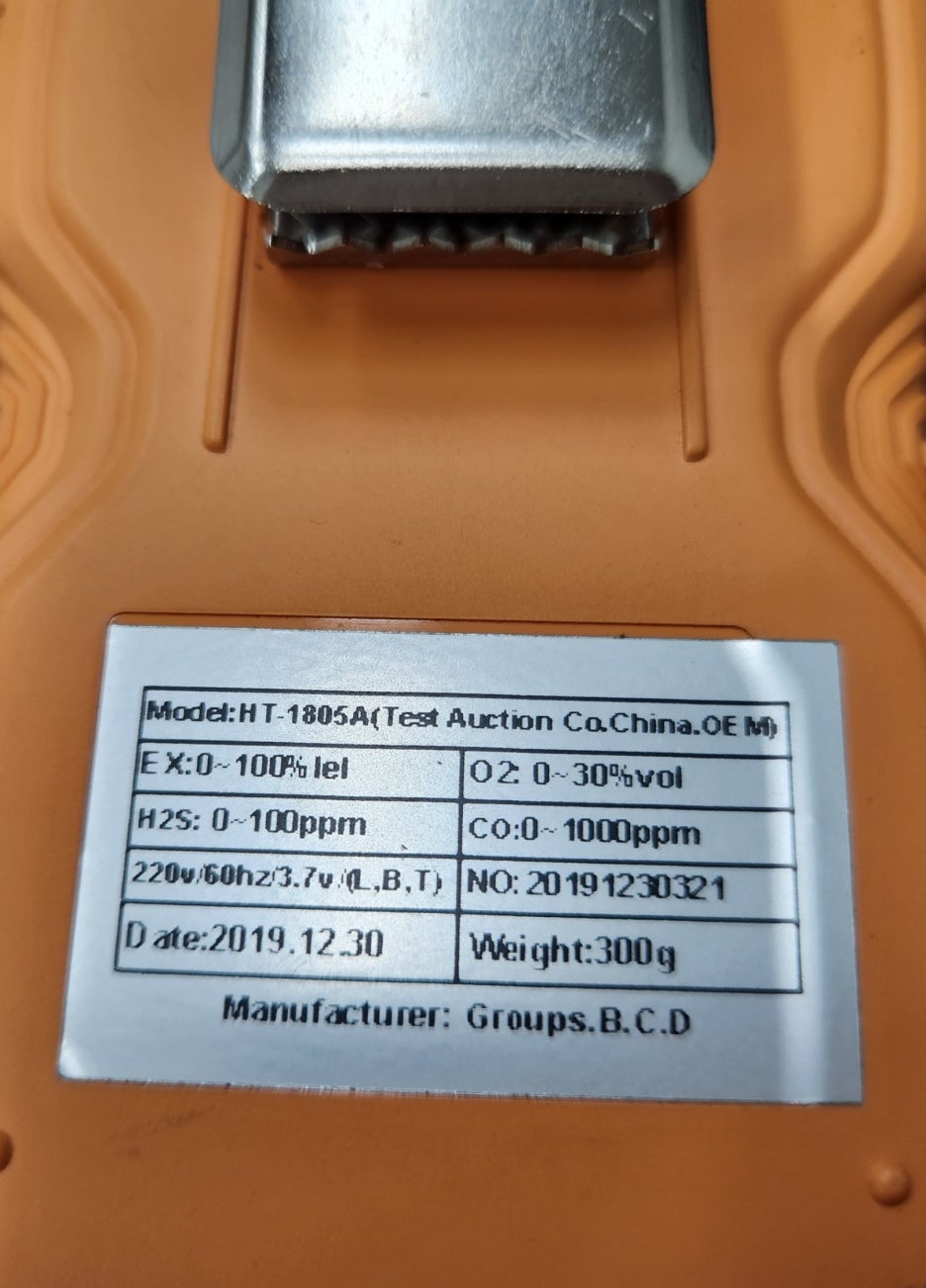

Test Auction(중국 제조)에서 Groups.B.C.D에 OEM 생산을 의뢰하여 제조하는 HT-1805A 제품에 대한 교정의뢰가 접수되었습니다. 해당 제품은 2019년 12월 말 생산된 제품으로서 약 3년 정도 경과했습니다. 제품을 수령했을 때 이상 증상으로 산소센서 수치가 계속 하강하는 모습이 관촬되었습니다.

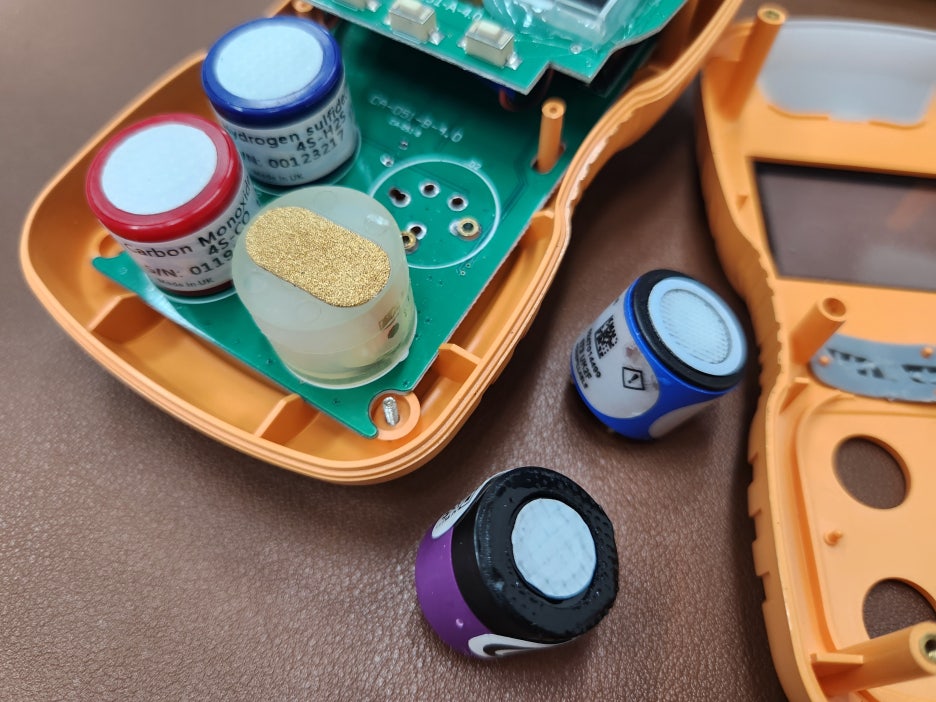

제품을 개봉하여 우선 문제가 되는 산소센서를 살펴봤습니다. 기존에 장착된 센서는 알파센서 O2-A2 제품으로서 5-6년 전 까지만 해도 Honeywell Minimax X4에도 장착되었던 센서입니다. 이 센서의 장점은 센서를 오래 사용해도 센서액 누출이 적어 기판 손상이 적습니다. 상기 사진에서 하단에 있는 보라색 제품입니다.



Honeywell에서는 최근에는 자회사에서 생산하는 CitiCel 산소센서를 사용하고 있으며 알파센서 O2-A2와 대응되는 제품으로 4OXV 제품이 있습니다. 저희회사에서도 예전에는 알파센서 제품을 사용했으나 최근에는 Honeywell과 발맞춰 CitiCel 4XOV 제품을 사용하고 있습니다. 입고된 HT-1805A 제품 또한 상기 사진의 상단에 있는 파란색 CitiCel 의 4OXV 제품으 사용하여 산소센서 교체가 이뤄졌습니다.

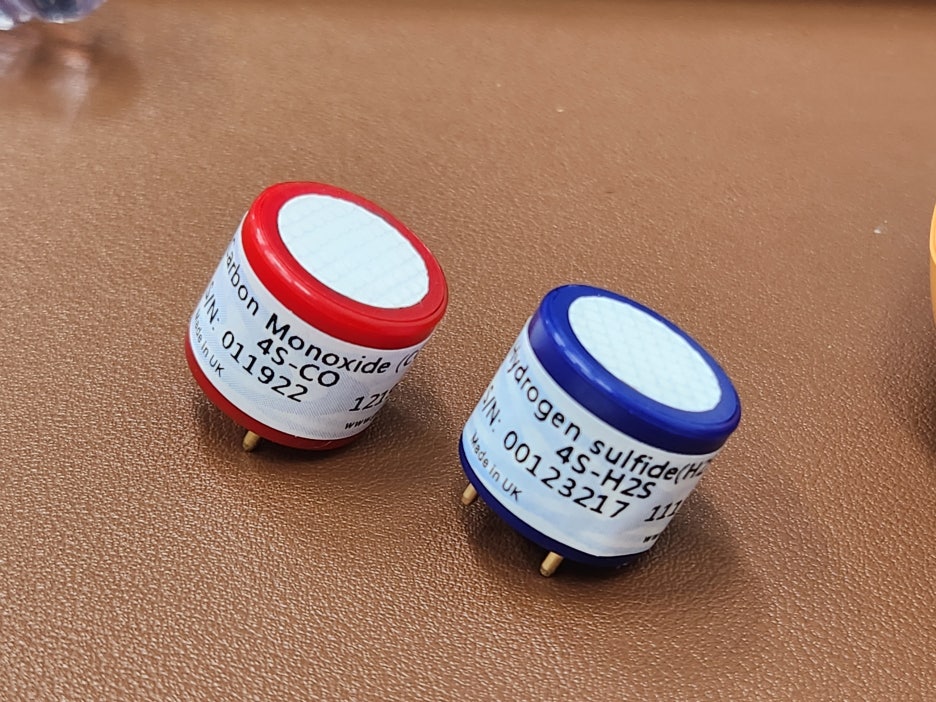

HT-1805A 제품의 다른 센서를 보면 CO 센서는 4S-CO 센서, H2S 센서는 4S-H2S 제품이 사용되었습니다. 금번에는 산소센서만 오류가 발생하여 해당 센서는 별도의 조치가 없었지만 CitiCel에서 나오는 CO 센서와 H2S 센서로도 대체가 가능할 것으로 판단됩니다.

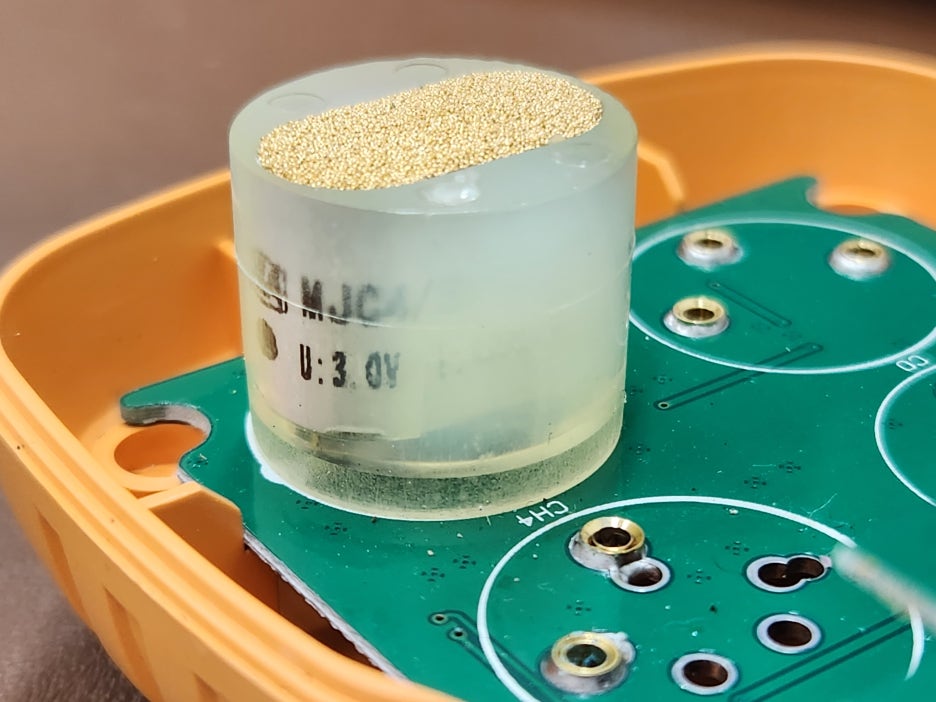

HT-1805A의 LEL 센서는 MJC4 센서가 사용되었습니다. 해당 센서는 투명한 프레임에 타원형태의 LEL센서만 삽입되는 구조로서 대체할 만한 센서는 지금으로서는 없습니다. 만약 LEL 센서 이상으로 입고될 경우 제품 수리가 아닌 새제품 구입이 권장됩니다.



이상있는 산소센서만 교체된 사진입니다. 산소센서가 교체 기한이 많이 경과하지 않은 시점에서 입고되어 기판에 붙어있는 소량의 누출된 센서액만 세척하고 수리를 완료할 수 있었습니다.

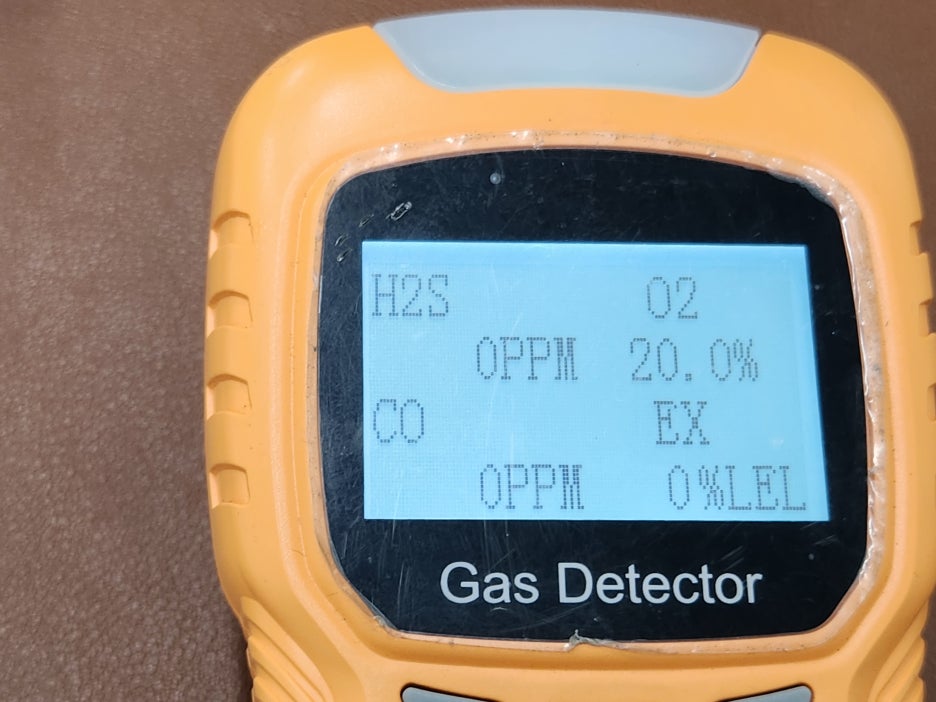

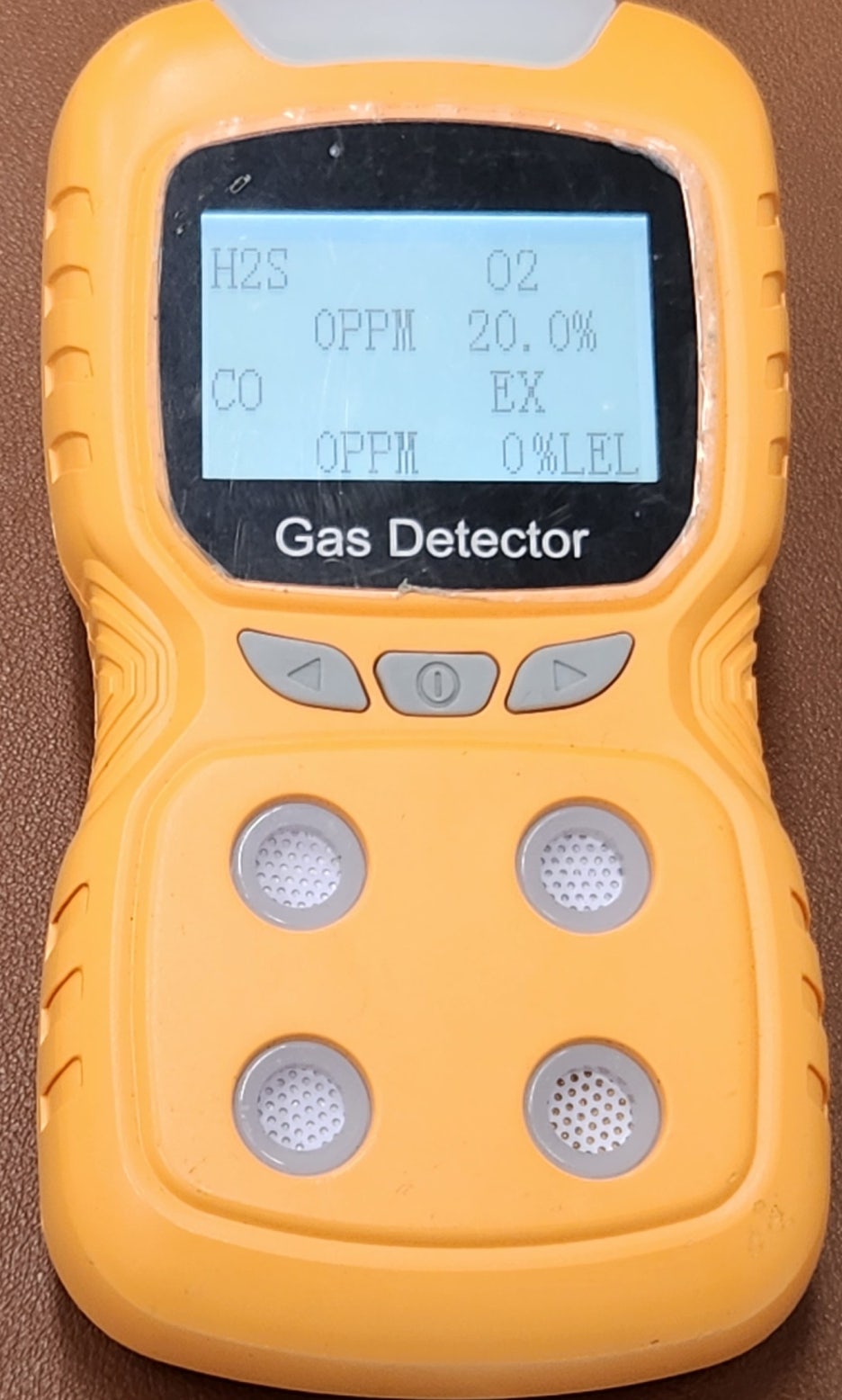

산소센서를 교체 한 직후에는 센서 수치가 정상농도인 20.9%가 아닌 20.0%를 가리키고 있었습니다. 산소센서 뿐만아니라 CO, H2S, LEL 모두를 교정하여 평상시 0ppm/%, 외부 교정가스 주입시 정상농도를 표시하도록 조치했습니다.



HT-1805A 제품은 제품 자체에서 교정 완료여부를 판단해주지 않습니다. 따라서 복합가스가 아닌 단일가스를 각 센서에 흘려주고 지시값을 수동으로 교정하는 방식으로 교정이 이뤄집니다. 참고로 메이저 제조사 제품 중에서는 드레가 제품이 유사한 방식으로 교정을 진행하며 Honeywell 제품의 경우 전 제품이 자체적으로 교정 성공여부를 판단합니다.
