Microclip XL 산소센서 기판 교체



Honeywell Microclip XL (마이크로클립) 제품은 전세계적으로 Honeywell Minimax X4 (미니맥스) 의 세대 교체 제품으로 판매가 이뤄지고 있습니다. Minimax X4 제품의 경우 산소센서기판과 메인보드가 일체형으로 제작되어 산소센서 누액이 발생할 경우 메인보드 전체를 교환해야 하는 비용적 부담이 있습니다. 하지만 신규 출시된 Microclip XL 의 경우 문제가 되는 산소센서기판은 메인보드에서 분리되어 산소센서 누액이 발생하더라도 메인보드를 교환할 필요가 없어 유지비 측면에서 획기적인 비용절감이 가능합니다. 그 밖에도 Microclip XL 제품은 다음과 같은 장점을 갖고 있습니다.



1. 컴팩트한 사이즈: Minimax X4 대비하여 2배 이상 소형화 되고 가벼워 졌습니다.
2. 충전타입: 매일 배터리를 교체할 필요 없이 한번충전으로 16시간 이상 사용이 가능합니다.
3. 원버튼 조작: 사용중 실수로 버튼이 눌려서 기기가 오작동 할 위험이 없습니다.
4. 자동 대기중 영점조정: 매 사용시마다 수동으로 대기중 영점조정을 할 필요없이 기기가 자동으로 대기중 영점교정을 진행합니다.



오늘은 수 많은 Microclip XL의 장점 중에서도 산소센서 분리기판에 대해서 다뤄보고자 합니다.

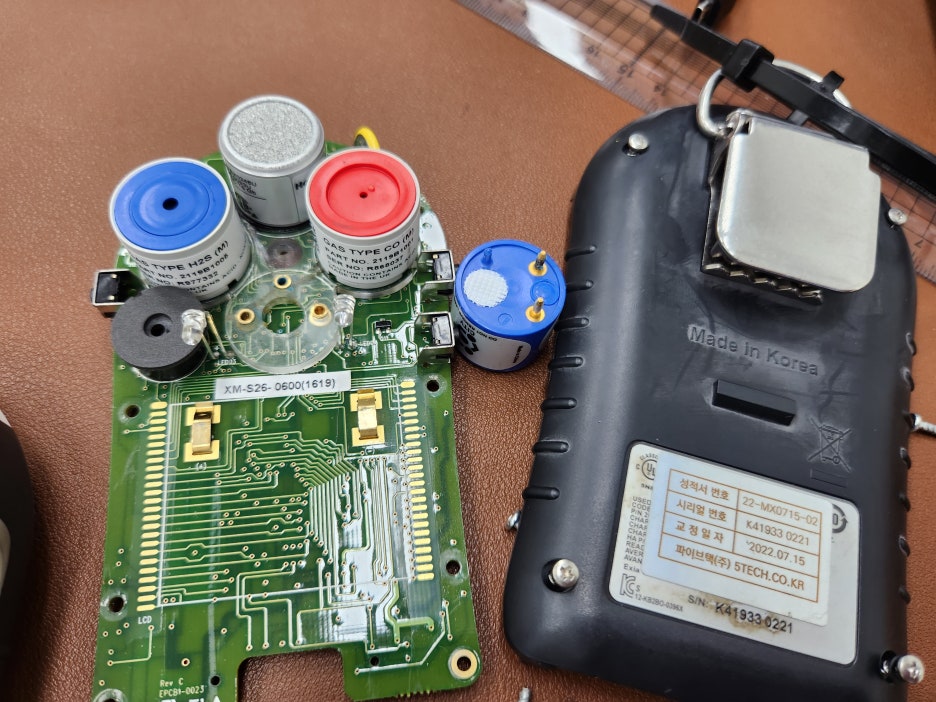

상기 사진은 교정을 위해서 접수된 Minmiax X4 제품입니다. 산소센서 수명이 종료되었기 때문에 센서를 교환하기 위해 산소센서를 제거했습니다. 그 이후에 교정작업을 진행했으나 H2S 와 CO 센서가 정상작동 하지 않는 것을 확인했습니다. 하지만 통상적으로 H2S 센서와 CO 센서는 수명이 길기 때문에 이 경우 센서수명종료 보다는 기판손상을 의심해 보게 됩니다.

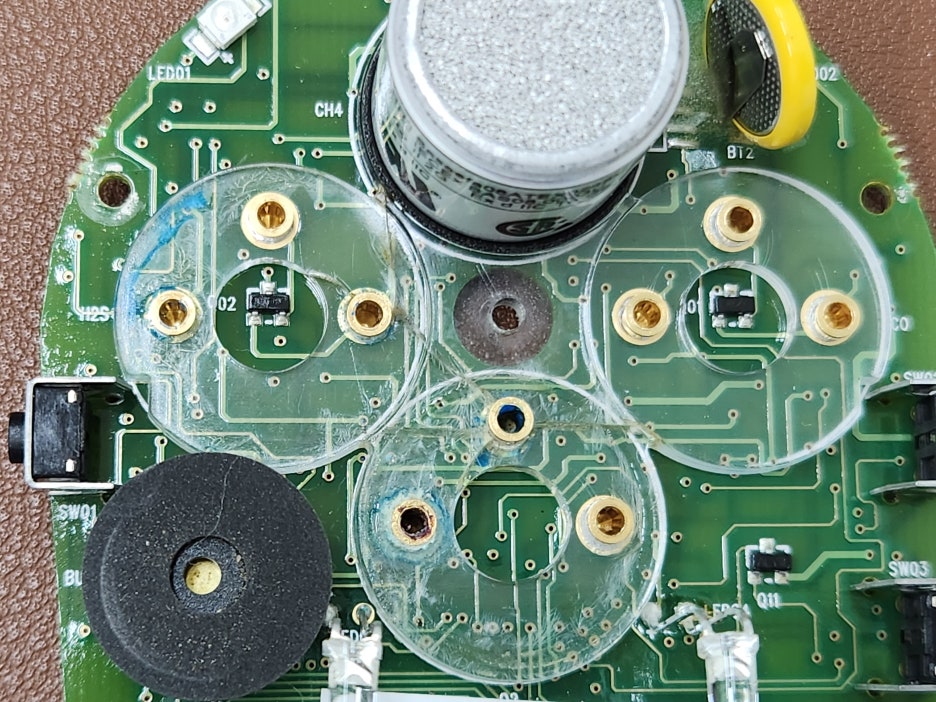

기판을 확인한 결과 좌측의 H2S 센서 기판으로 산소센서 누액이 발행하여 파랗게 물들어 있는 것을 확인할 수 있었습니다. Minimax X4의 경우 H2S 센서 기판만 손상되어도 CO 센서도 오작동하는 경우가 대부분입니다. 이렇게 기판이 손상되었을 경우 메인보드 전체를 교환해야 하며 비용은 새제품 구입과 별반 차이가 없습니다. 그래서 대부분 이 경우 새제품 구입을 권장드리고 있습니다.

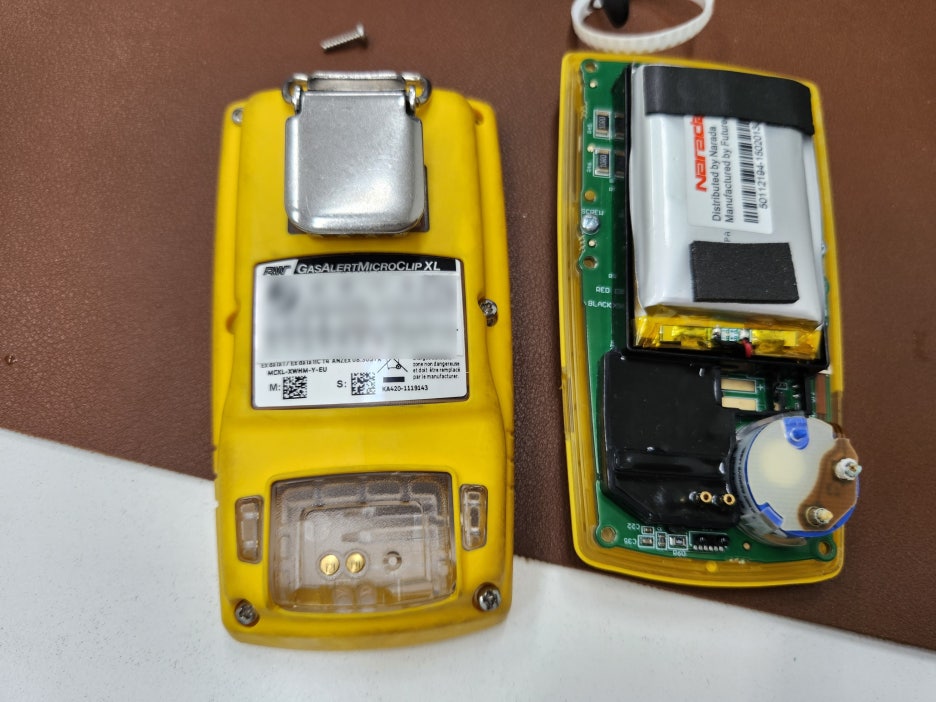

상기 사진은 최근에 접수된 Microclip XL 교정건입니다. 제품을 개봉한 후에 산소센서 전극부분의 부식이 심하게 진행된 것을 확인할 수 있었습니다. 하지만 사진에 보이는 바와 같이 메인보드와 산소센서기판이 분리되어 부식되더라도 메인보드 전체를 교환할 필요는 업습니다.

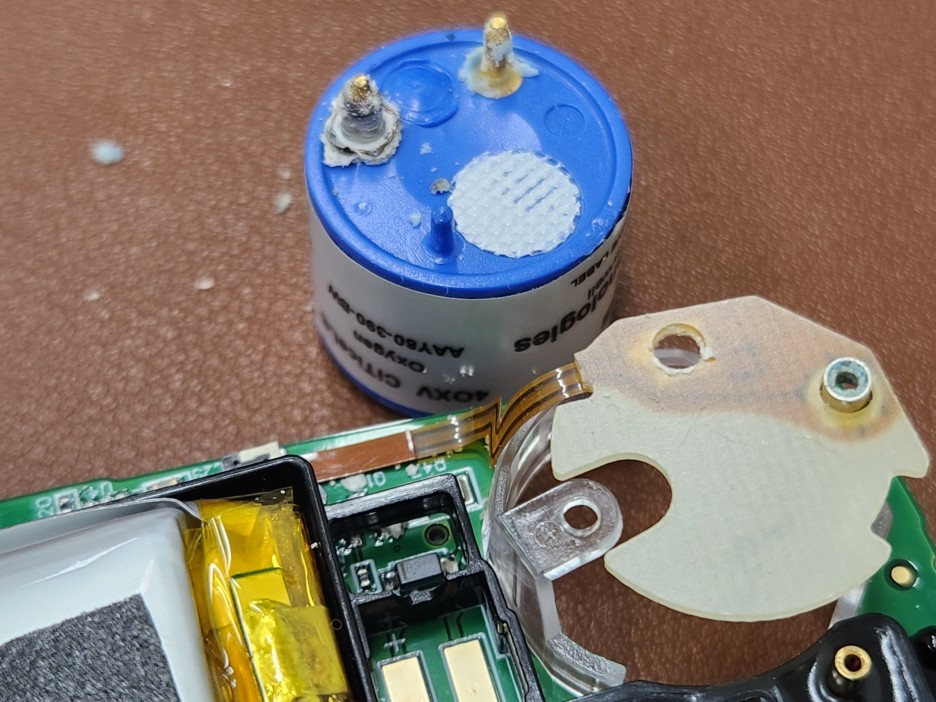

산소센서를 Microclip XL에서 제거했습니다. 센서누액에 의한 전극 고착으로 사진과 같이 산소센서기판에서 전극이 통채로 분리되었습니다. 그래서 산소센서기판을 교체하는 것으로 고객사와 협의되었습니다.

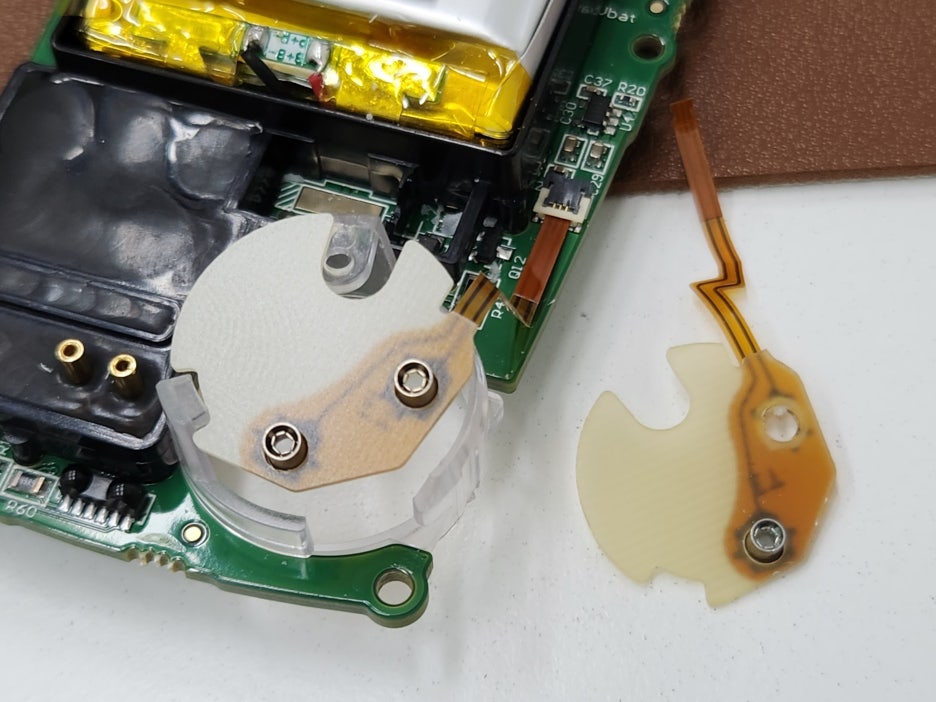

산소센서기판 교체가 완료되었습니다. 우측에 보이는 한쪽 전극이 탈락된 제품이 기존 산소센서 기판이고 좌측에 기기에 연결된 것이 신규로 장착된 산소센서 기판입니다. 산소센서 기판은 교체비용이 35,000원으로 Minimax X4 대비 매우 저렴합니다. 그래고 현재까지 저희 회사에 교정의뢰된 Microclip XL 제품 중에서 메인보드 전체를 교체를 진행한 사례는 없습니다.



장기적으로 가측정기를 안정적으로 사용하고 싶으시다면 합리적인 가격과 메인보드 손상 우려가 없는 Microclip XL로 구입을 검토해 보시는 것도 좋은 방안이라고 생각합니다.



가스측정기 수리 및 교정, 그리고 합리적인 가격에 Microclip XL 제품 구매를 원하신다면 전화 070-4786-0861, 이메일 5tech@5tech.co.kr 로 문의 부탁드립니다. 추가로 저희 회사에서 Microclip XL 제품을 구입시 매년 발생하는 교정비용을 할인해 드리고 있습니다. 개별 구매는 아래 구매링크를 이용해주시고 대량구매 할인은 전화나 이메일로 연락 부탁드립니다.
