안녕하세요 오늘은 전세계 가스측정기 검교정의 표준이 되는 CALGAZ 교정가스를 이용한 복합가스 측정기 검교정에 대해서 알려드리고자 합니다. 파이브택(주)는 CALGAZ 국내 공식대리점으로서 다수의 복합가스 및 단일가스를 취급하고 있습니다. 가장 범용적으로 쓰이는 PID 센서용 이소부틸렌가스와 4가스 측정기의 메탄(CH4, LEL 검교정용)-산소-일산화탄소-황화수소 복합가스는 상시 재고를 보유하고 있으니 관심 있으신 분들은 연락 바랍니다. 2월 10일까지 복합가스 측정이 검교정 무료행사도 진행하고 있습니다. 070-4786-0861

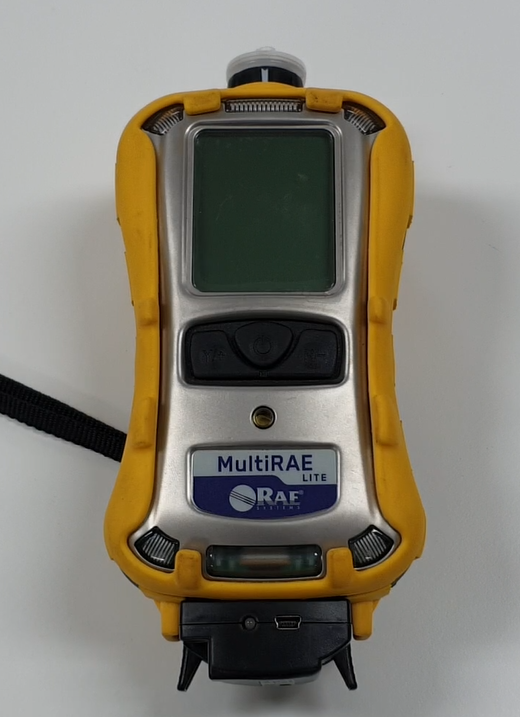

금일 검교정이 진행된 모델은 MultiRAE LITE 모델로 LEL/ H2S/ O2/ CO 와 ppm 단위 VOC 측정이 가능한 PID 센서가 내장된 제품입니다. 게다가 펌프가 내장되어 있어 프로브를 통해 Leak Detection 으로 사용도 가능합니다. 대한민국에는 RAE 가스 측정기가 가장 많이 판매되고 있고 이 제품또한 VOC 측정이 특장점으로 꽤 많은 유니트가 보급되어 있습니다.

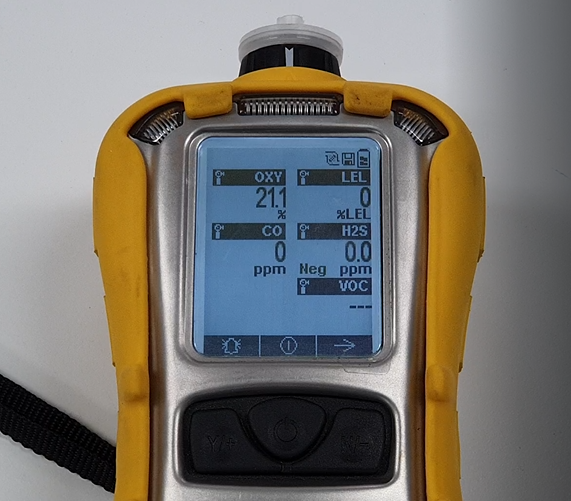

제품을 작동시키면 Warm up 시간이 몇분 지난 후에 측정되는 항목별 값을 확인하실 수 있습니다. 여기서 주목할 것은 OXY, LEL, CO, H2S, VOC 모두에 스프레이 마크가 모두 표시되어 있는 것입니다. 이것은 검교정 주기가 지났음을 의미합니다. 제조사인 Honeywell 은 가스측정기 검교정 주기를 6개월 이내로 잡고 있습니다. 심지어 H2S 의 경우 Negative ppm 으로 측정값이 마이너스라는 에러가 발생하고 있었습니다.

​

​

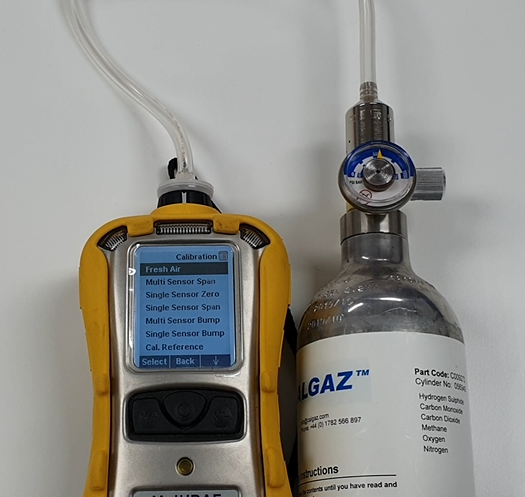

검교정을 진행하려면 먼저 깨끗한 대기를 이용해서 Fresh Air 검교정을 진행하고 그 후에 센서 종류별로 맞는 검교정 가스를 흘려주어 Span Gas 검교정을 실시합니다. 사진은 LEL/ O2/ CO/ H2S 검교정용 가스를 연결하여 검교정을 수행하는 사진입니다.

​

​

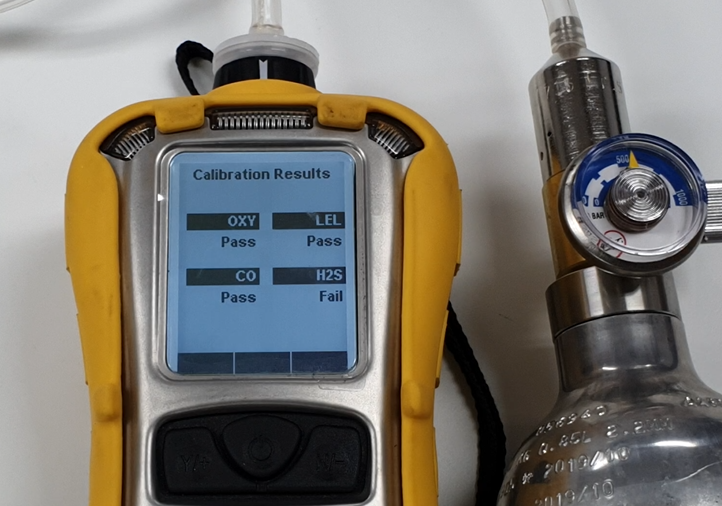

검교정 결과 H2S 센서가 오류가 발생한 것을 알 수 있었습니다. 이것은 이후 Single Gas 검교정을 통해서 한번 더 확인하게 됩니다.

​

​

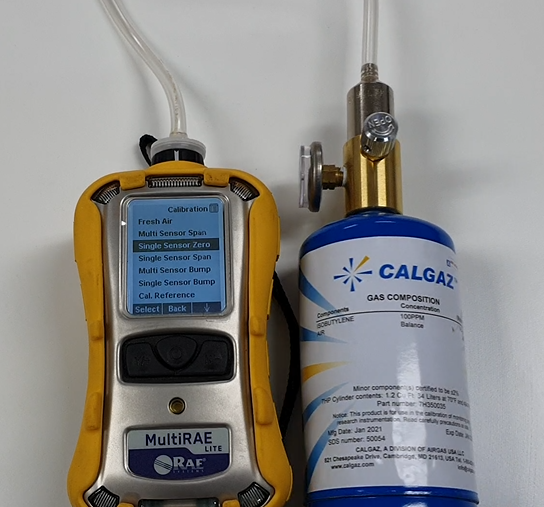

VOC를 측정하는 PID 센서 검교정을 위해서는 이소부틸렌 가스(C4H8)가 필요합니다. 이 또한 CALGAZ 정품가스로 연결하고 검교정을 진행합니다.

​

​

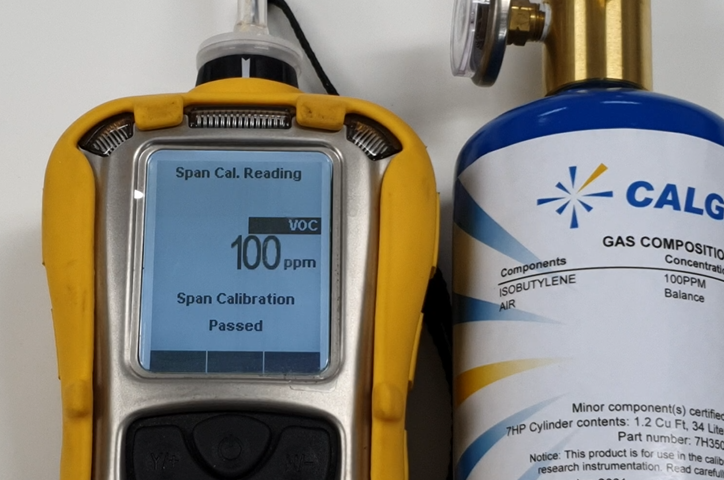

사진과 같이 PID 센서 교정이 잘 마무리 되었습니다.

​

​

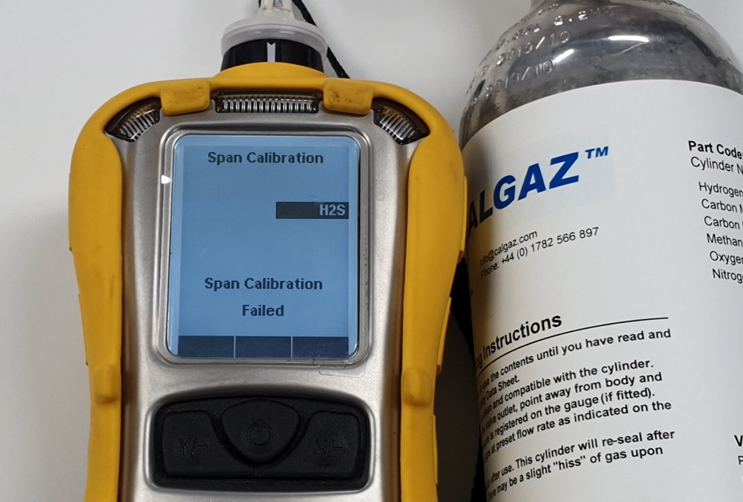

검교정에 실패한 H2S 에 대해서는 다른 가스로 Single Gas Span 검교정을 실시했습니다. 하지만 이번에도 검교정 오류 메세지가 발생했습니다.

​

​

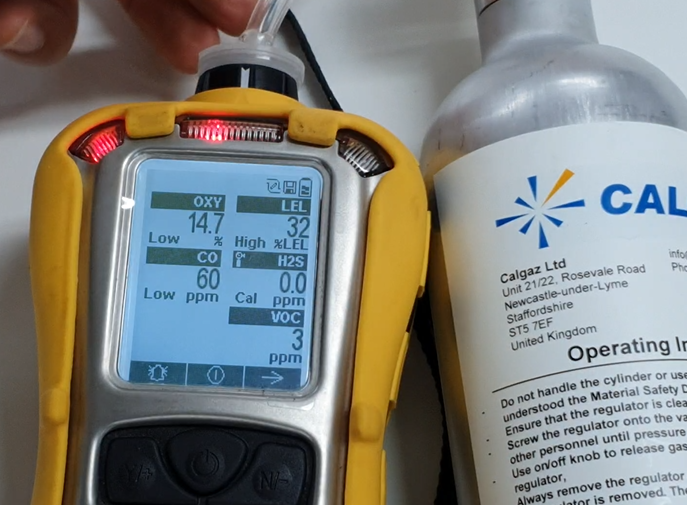

이후 마지막으로 Bump Test 를 진행했습니다. Bump Test 는 자동차 범퍼를 상상하시면 됩니다. 테스트가스를 흘려주고 가스측정기가 잘 작동하는지를 짧게 테스트 하는 것입니다. 자동차 범퍼가 충돌테스트를 위해 벽에 살짝 접촉하는 이미지를 상상하시면 됩니다. Bump Test 결과 H2S 센서 이외에는 모두 정상작동하였으며 H2S 는 0ppm 값을 보이는 것으로 보아 센서 수명이 다한 것을 다시한번 확인할 수 있었습니다.

​

검교정 후에는 미국 산업위생 기술사(US CIH) 자격을 보유한 파이브택(주) 명의로 성적서를 발부합니다. 금번에는 성적서에 H2S 센서 교체의견을 함깨 고객사에 전달했습니다. 가스 검교정은 믿을 수 있는 CALGAZ 공식대리점 파이브택(주)를 찾아 주십시오. 저희 회사는 CALGAZ사 제품을 제외한 그 어떤 가스도 취급하지 않습니다. 070-4786-0861
