HIT-1805 복합가스측정기 교정







열감지카메라 전문 회사인 HIT에서 출시한 HIT-1805는 가격이 매우 저렴한 제품입니다. 제품의 디자인과 기능을 봤을때 HIT에서 중국 회사에 OEM을 주고 생산한다는 느낌이 듭니다. 오늘은 최근 국내 메이저 건설사에서 의뢰해주신 HIT-1805 제품의 교정에 대해서 다뤄보겠습니다.

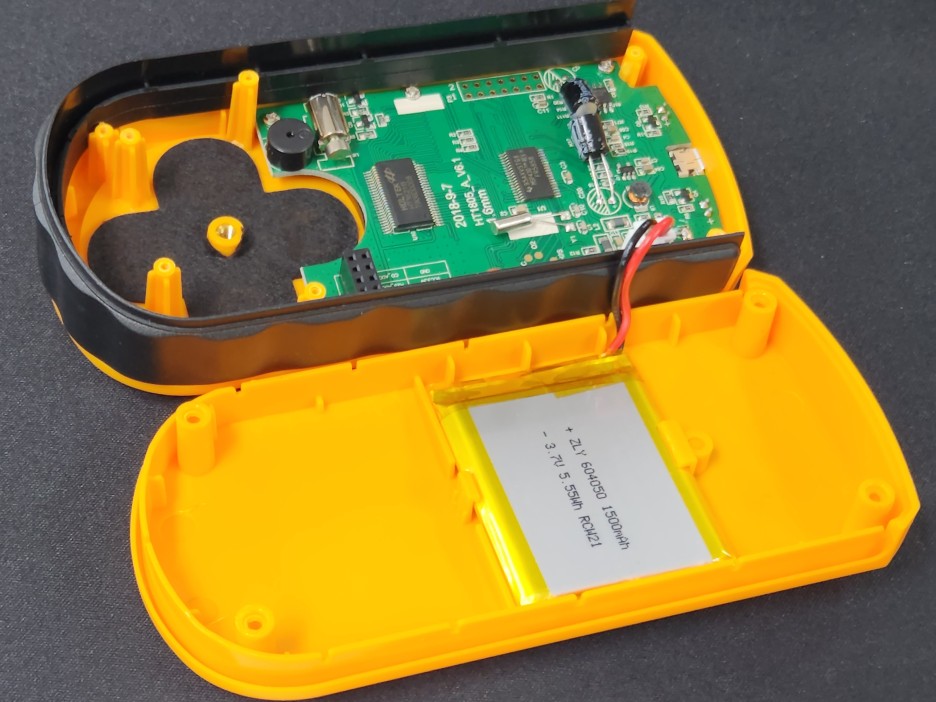

HIT-1805는 후면에 리튬이온 배터리가 부착되어 있고 전면에 메인보드와 센서 PCB가 부착되어 있습니다. 센서부분의 PCB를 별도로 구성했기 때문에 산소센서 누액에 의한 PCB 교체가 발생하더라도 메인보드는 교체할 필요가 없기 때문에 좋은 구성이라고 할 수 있습니다. 이것은 Honeywell에서 Minimax X4에서 Microclip XL로 세대전환되면서 산소센서 PCB를 분리시킨 것과 맥락이 같다고 볼 수 있습니다. 많이 아시겠지만 Minimax X4의 경우 산소센서가 교체시기를 놓쳐서 터지게 되면 메인보드 교체가격이 너무 고가입니다.

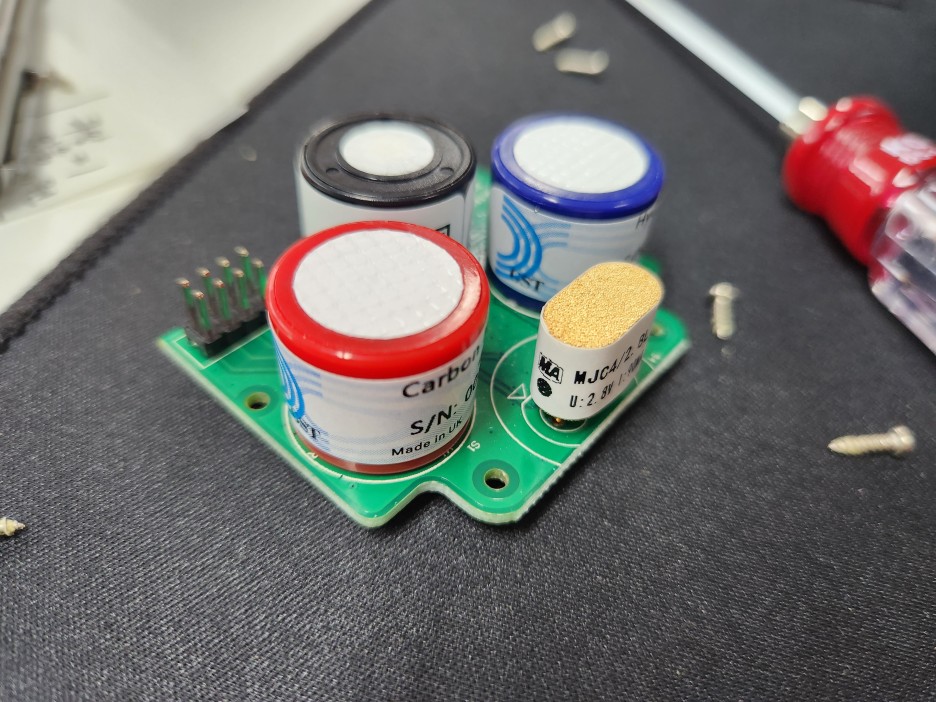

센서 PCB에는 사진과 같이 총 4개의 센서가 부착되어 있습니다. 가운데 아랫부분의 금색 센서가 가연성(LEL)센서이고 붉은 센서가 일산화탄소, 파란 센서가 황화수고 그리고 검정색 센서가 산소입니다.

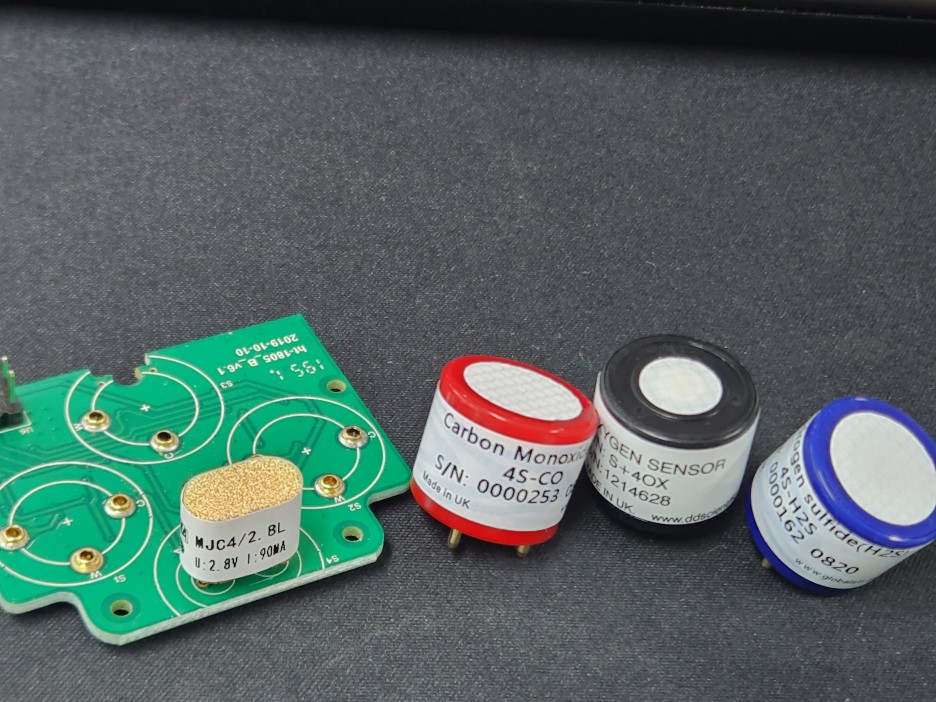

센서 구성이 약간은 특이하게도 가연성 센서는 교체가 되지 않도록 기판에 고정되어 있습니다. 그 외 센서는 교체가 가능합니다. 파이브택(주)에서 재고를 보유하고 있는 센서들이기 때문에 차후 교체시기가 도래해도 센서교체 서비스가 가능합니다.







제품을 교정하기 위해서는 제품의 Span 교정 모드로 진입합니다. 그러면 알수 없는 수치가 표시됩니다. 이러한 교정방식은 Drager 사의 가츠측정기와 유사해 보입니다. Honeywell, RAE, BW, MSA 등의 미국계 회사들은 교정을 좀 더 자동화된 방식으로 기계가 알아서 진행하나, Drager 제품의 경우 수치가 안정화될 때 까지 사용자가 판단해서 교정 값을 임의로 선택하는 방식을 취하기 때문에 교정하는 사람에 따라서 약간은 편차가 있는 교정이 이뤄질 수 있습니다.



상기 화면과 같이 특정농도의 교정가스를 넣어주면 표시되는 수치의 변화가 생기고 이 값이 안정화 될 때까지 교정가스를 계속 주입해줍니다.



교정이 완료된 후에 표기되는 Span 가스 농도를 확인해 봅니다. 일산화탄소 100ppm, 산소 18%, 황화수소 25ppm, LEL 50%인데, 5% 이내의 오차를 보이는 나쁘지 않은 결과를 보여줍니다.

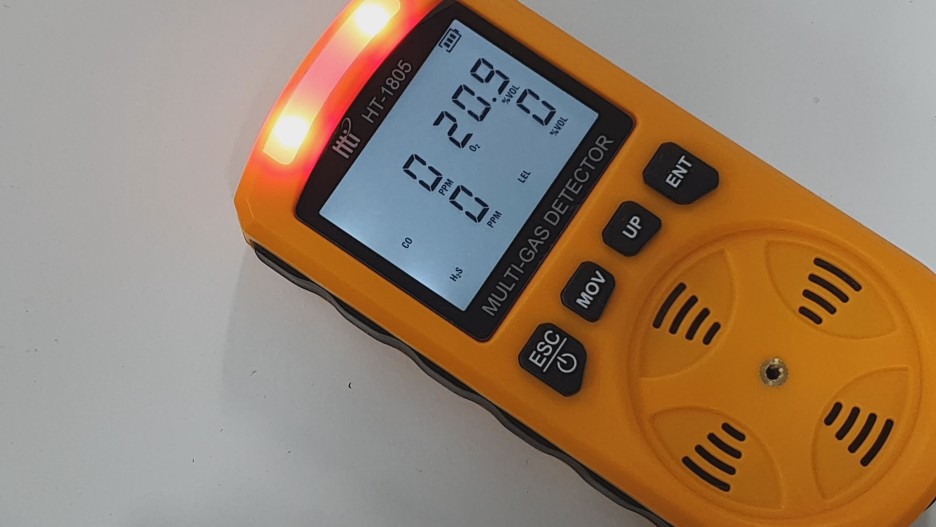

교정가스가 완전히 제거되고 나면 대기중 산소농도 20.9%를 제외하면 모두 제로로 수치가 안전화됩니다.



지금까지 HIT-1805제품의 교정과정에 대해서 알아보았습니다. 20만원 초반대의 가격에 4가스 측정이 된다는 것은 분명 장점이고, 이러한 점들 때문에 중국산 복합가스 측정기들이 국내에 유입이 많이 되는 것으로 보입니다. HIT-1805의 경우 다른 Honeywell, MSA, Drager, Rikken 등의 메이저 제품들과 차이가 있었던 점은 외기에 대한 반응속도가 매우 빨랐다는 점입니다. 하지만 반대로 가스가 제거된 후에 안정와 되기까지 시간이 매우 길었습니다. 이러한 반응속도와 안정화 속도는 분면 메이저 제품을 사용하는 분들에게는 이질감으로 다가올 것입니다.



어떤 제품이든 모두 교정 가능합니다.





저가의 중국산 제품을 구입할 경우 우선 센서가 교체가능한지 먼저 알아보시고 두번째로 교정이 가능한지 알아보십시오. 파이브택(주)의 경우 중국산 뿐만 아니라 러시아산 가스측정기도 교정이 가능할 정도로 영역이 광범위하지만 대부분의 교정업체에서는 메이저 제품이 아닌 경우 교정에 난색을 표하는 경우가 대부분입니다.
