국내에서 가장 많이 사용되는 4가스 측정기는 LEL, CO, H2S, O2 를 측정합니다. 제조사 별로 해당 측정가스 구성을 변경할 수도 있는 경우도 있지만 많이 판매되는 범용적인 Honeywell Minimax X4 와 Honeywell Microclip은 센서변경이 되지 않습니다. 그 이유는 LEL, CO, H2S, O2 가 가스측정기 사용자들에게 가장 많이 요구되는 측정가스이고 또 안전보건공단의 "H-80-2021 밀폐공간 작업 프로그램 수립 및 시행에 관한 기술지침"에도 해당 가스를 측정하도록 명시되어 있기 때문입니다.
복합가스측정기에서 가장 범용적으로 측정되는 LEL, CO, H2S, O2 는 각각 가연성 가스, 일산화탄소, 황화수소, 그리고 산소를 의미합니다. 가연성 가스는 일반적으로 C 와 H 를 포함하는 화합물로서 우리가 쉽게 접하는 휘발유 또한 여기에 포함됩니다. 다른 가스와는 달리 가연성가스는 그 종류가 매우 다양하고 이 중에 측정기로 측정이 되는 가스와 되지 않는 가스로 구분됩니다. 그래서 가연성 가스에 대해서 가스측정기를 운용하려면 전문가를 통해 해당 가연성가스가 보유하고 있는 가스측정기로 측정이 가능한지 먼저 알아보아야 합니다.

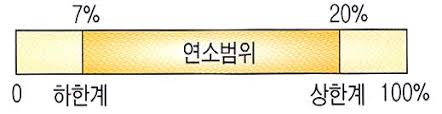

가연성가스를 LEL 이라고 부르는 이유는 Lower Explosive Limit 이라고 폭발하한계를 가연성 가스의 측정기준으로 보기 때문입니다. 상기 그림을 보면 연소범위에 하한계와 상한계가 존재하는데, 하한계는 폭발이 일어날 수 있는 가장낮은 농도이고 상한계는 폭발이 일어날 수 있는 가장 높은 농도입니다. 조금 의아해 하실 수 있지만 농도가 너무 높아도 폭발할 수 있는 산소의 양이 상대적으로 작아져서 폭발이 일어나지 않습니다. 일반적으로 LEL 은 메탄가스를 기준으로 농도가 5% 일때를 100% LEL 로 규정합니다. 다르게 말해서 메탄이 5% 이상 존재하면 폭발의 위험이 존재한다는 의미입니다.

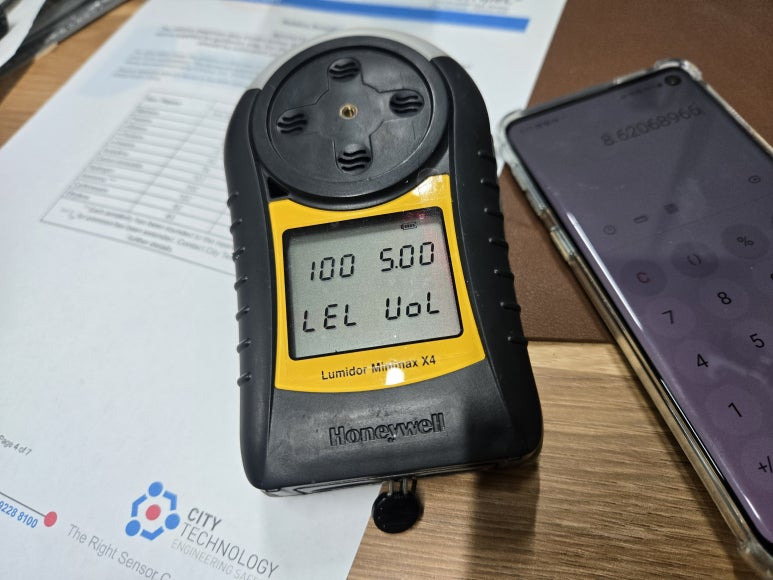

그래서 Default 로 출시된 Honeywell Minimax X4 제품의 LEL 가스 설정을 보면 상기 화면과 같이 외부에서 5.0%가 감지되었을때 100% LEL 로 판단하라고 되어 있습니다. 하지만 현장에서 사용하는 가스는 메탄 이외에도 여러가지가 있습니다. 어떤 가연성 가스에 대해서는 가스측정기 가 더 민감하게 또는 어떤 가연성 가스에 대해서는 가스측정기가 더 둔감하게 반응할 수 있습니다. 그래서 대부분의 작업지침을 보면 LEL 이 10% 이상 검침될 경우 대피하는 것으로 되어 있습니다.
금번에 고객사로부터 문의가 들어오 Pentane 가스의 경우 1.5% 가 LEL 로 설정되어 있습니다. 그래서 상기 화며면에서 Vol 부분을 5.00 에서 1.50 으로 변경하면 될 것이라고 단순하게 생각할 수 있습니다. 하지만 이 경우 각 가스마다 LEL 센서가 반응하는 정도를 고려하지 않은 경우입니다. Honeywell LEL 센서의 반응정도인 Relative Sensitivity 58% 를 고려하면 1.50 이 아닌 0.87 로 설정해야 합니다.
그런데 만약 고객사에서 측정모드를 LEL % 아닌 실제 가스의 Vol % 로 측정하고자 할 경우에는 조금 다른 설정값을 적용해야 합니다. LEL% 무시해 버리고 가스에 대한 반응값만 변경을 해줍니다. Relative Sensitivity 58% 이므로 5.0% Vol 이 들어왔을때 100% LEL 이 아니라 2.9% Vol 이 들어왔을때 100% LEL 로 인식하도록 하면 됩니다. 이 경우 Relative Sensitivity 58% 가 보정되어 Methane 가스가 아닌 Pentane 가스 기준으로 실농도가 표기됩니다.
설정값을 바꾸고 LEL 센서에 대해서만 선택적으로 교정작업을 진행합니다.
그리고 LEL 표시부분을 Vol % 로 변경하여 출고합니다. 참고로 LEL 의 경우 가스측정기에 따라 표기하는 방법이 다릅니다. Honeywell Minimax X4 기준으로 Exp. 로 표기되는데 이것은 Explosive 의 약자로서 LEL 로 동일한 의미로 생각하시면 됩니다. 가지고 계신 Minimax X4 가스측정기에서 Exp. 가 소수점 단위로 표기되어 있다면 Vol % 표기방식이고 소수점단위 표기가 아니라면 LEL % 표기방식입니다.
파이브택 주식회사는 가스측정기를 이해하고 고객의 관점에서 제품을 수리하고 관리합니다. 지속적으로 제품을 신뢰하고 관리를 의뢰하실 수 있도록 최선을 다하고 있습니다. 가스측정기 관련 문의는 전화 070-4786-0861 또는 이메일 5tech@5tech.co.kr 로 부탁드립니다.
