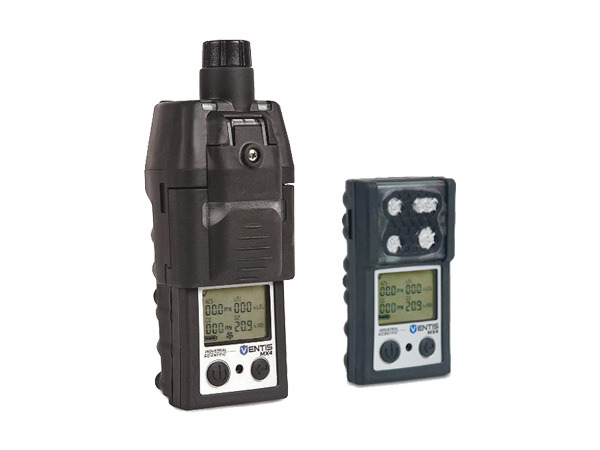

실험기기 전문회사인 Industrial Sceintific 에서 제조하는 VENTIS MX4는 국내에서 많이 사용되는 Honeywell Minmax X4 제품과 같이 4가스(O2, LEL, H2S, CO)를 측정하는 복합가스 측정기입니다. 옵션으로 펌프를 연결할 수 있으며 이경우 Honeywell Gas Alert MAX XTII 나 QRAE3 와 같이 튜빙을 통해서 원거리 측정이 가능합니다. 위 사진에서 좌측이 외장펌프가 연결된 모습이고 우측이 외장펌프가 연결되지 않은 Diffusion 방식 측정기 본체입니다.

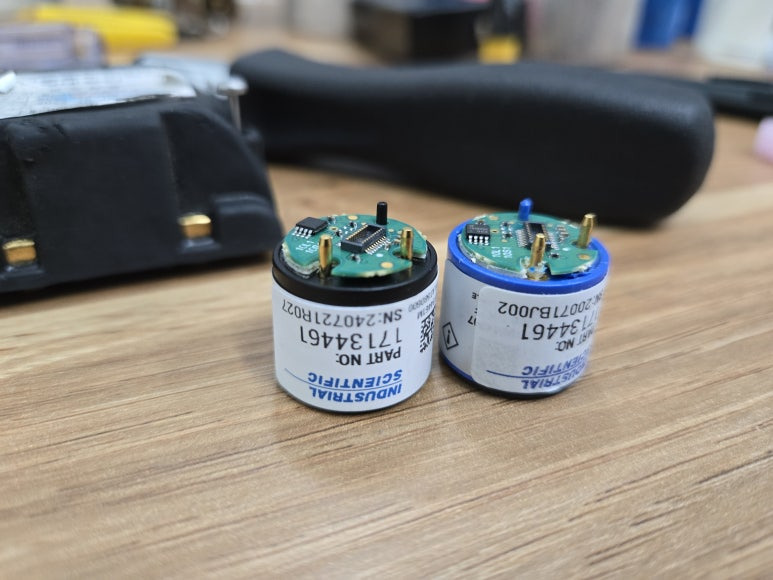

이 제품또한 Honeywell Minimax X4를 비롯한 대부분의 가스측정기와 같이 2년반 정도의 수명을 갖는 산소센서가 장착되어 있습니다. 사진에서 우측 파란색 센서를 보면 장기간 사용으로 인해 센서액이 전극부위로 누출된 것을 확인할 수 있습니다. 따라서 이 기기또한 정기적인 산소센서 교체가 필요하며 그렇지 못할 경우 센서누액으로 기판 손상이 발생할 수 있습니다. 좌측의 검정색 센서가 이번에 교체할 신규 입고된 산소센서입니다. 같은 파트넘버를 갖고 있지만 신규 센서의 경우 색상이 변경된 것을 알 수 있습니다.

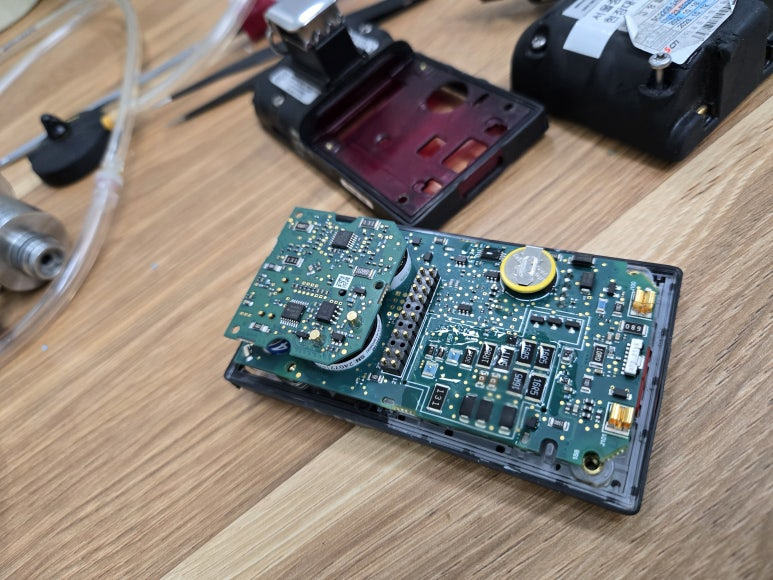

기기를 분해해서 PCB 기판을 살펴보면 센서기판과 메인기판이 분리된 형태를 볼 수 있습니다. 이러한 구성은 SENKO 복합가스 측정기나 HT-1805와 같은 중국제 가스측정기에서 많이 볼 수 있는 형태입니다. Honeywell Minimax X4가 통합PCB 기판형태로 산소센서 누액에 의한 기판손상이 발생하면 고가의 수리비용이 발생하는 것을 어느정도 보완한 구성이라고 생각할 수 있습니다. 하지만 실제로 누액이 발생하는 것은 산소센서 하나이기 때문에 산소센서만 분리기판을 구정하는 Honeywell Microclip XL이나 Honeywell Gas Alert MAX XTII 대비 효율성이 높다고 보이지는 않습니다.

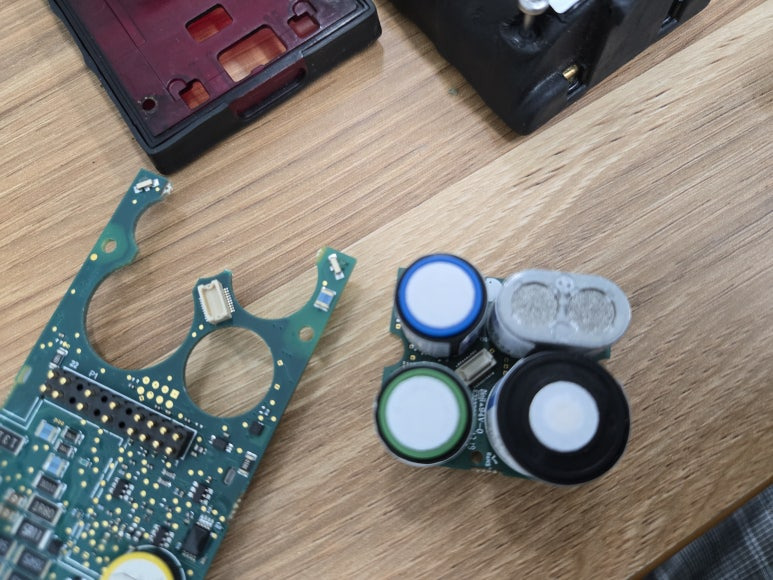

센서기판을 분리해보면 그림과 같이 H2S, LEL, CO, O2 센서가 자리잡고 있는 것을 확인할 수 있습니다. 특이한 것은 산소센서를 제외하면 소형센서가 장착되어 있다는 것입니다. 소형센서는 빠른반응과 낮은 전력소모를 기대할 수 있습니다. 대표적으로 MSA ALTAIR 4XR 이 소형 센서를 사용해 빠른 가스감지와 안정적인 배터리 사용시간을 자랑합니다.
센서가 교체된 이후에는 깨끗한 대기를 이용한 영점보정과, CALGAZ 표준가스를 이용한 정밀보정을 진행합니다. 이 과정에서 설치된 센서가 잘 작동하는지 그리고 나머지 센서이상여부를 점검할 수 있습니다. 만약 에러가 발생하거나 수치가 표준가스와 일치하지 않는다면 센서교체나 설정변경을 통해서 완벽하게 보정이 이뤄질 때까지 보정작업을 반복합니다.

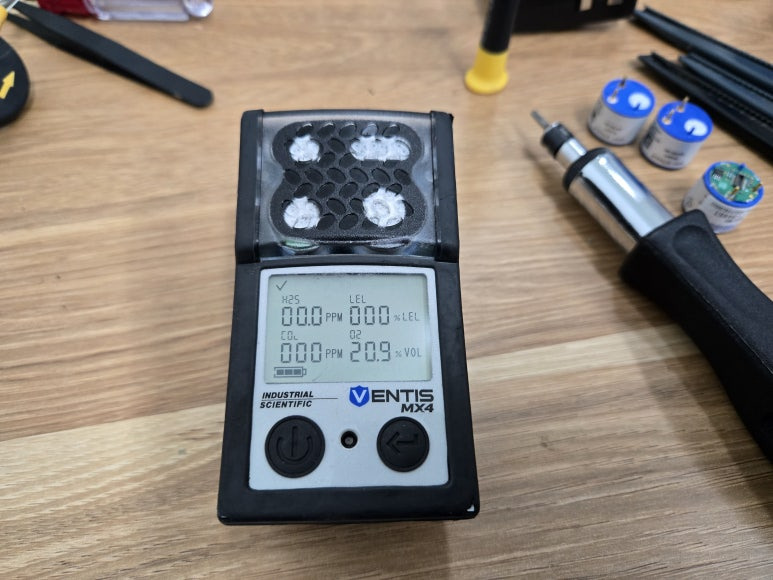

보정이 완료된 후에는 디스플레이 좌측상단에 체크 표시를 확인 할 수 있으며 깨끗한 대기질 기준으로 산소수치 20.9%를 제외하면 H2S, LEL, CO 가스가 모두 제로로 표기됩니다. 상기 사진이 교정이 완벽하게 진행된 가스측정기 모습입니다.
